PLN20 Transtecno – carte de commande pour moteur à aimant permanent
La carte de commande Transtecno PLN20 permet de piloter les moteurs à courant continu 12 et 24 volts. En général elle est associée aux moteur Transtecno EC vendus ailleurs sur notre boutique. Cependant, elle peut commander d’autres moteurs à aimants permanents à condition de respecter les plages de tension et d’intensité prévues par le constructeur. Le principe de fonctionnement et celui de la modulation par largeur d’impulsion (PWM: pulse width modulation)
Le schéma de connexions donné ci-dessous après les caractéristiques techniques du produit permet de mieux appréhender ses fonctionnalités:
– réglage de la vitesse
– contrôle des rampes d’accélération et décélération,
– contrôle du couple moteur (intensités)
– pilotage d’un frein
– inversion du sens de rotation
– réinitialisation
– suivi de l’état de la carte par LED
Exemple d’applications : machine agricole, industrie alimentaire, petits véhicules autonomes, convoyeurs …
Données techniques :
Tension d’alimentation : 12 -24 V
Courant admissible maximal de 22A.
Moteurs 12V Transtecno compatibles (S2) : EC020, EC035, EC050, EC070, EC100 et ND100.
Moteurs 24V Transtecno compatibles (S2) : EC020, EC035, EC050, EC070, EC100, ND100, EC180, ND180 et EC250.
La vitesse réglable avec potentiomètre 5-10 kΩ oo avec signal 0-10 Vcc
Limitation du courant réglable, et diagnostic par led
La température de travail : 0°C / +40°C (alarme sous zéro)
Carte à modulation par largeur d’impultion bi-directionnelle
Fréquence de découpage 16kHz

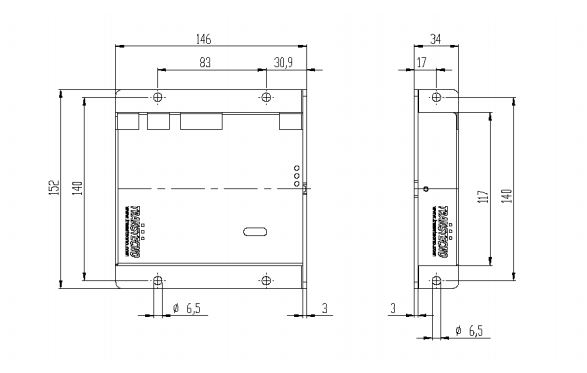

Dimensions : 146 x 152 x 35mm
Poids (hors emballage) : 400g
Protection IP10
Trois potentiomètres à vis permettent respectivement de régler l’accélération de 0.5 à 10s (TR1), de limiter le courant de 30 à 100% (TR2) et de définir la rampe de décélération de 0.5 à 10s (TR3). La carte dispose d’un connecteur d’entrée qui doit être relié à un potentiomètre externe pour permettre le réglage de la vitesse du moteur (entrée 1,2 et sortie 4). Deux autres entrées sur le connecteur servent à définir le sens de rotation du moteur (entrée 3 et 8). Une fonction reset est aussi disponible (entrée 7).
Enfin; la carte prévoit aussi le pilotage d’un frein électromagnétique pour garantir la compatibilité avec les moteurs Transtecno de la série EC…BR 12V et EC…BR 24V.
Recommandations : Ne pas inverser les branchement car il y a un risque de causer des dommages. Seuls les numéros sur la carte doivent être pris en considération ils ne correspondent pas forcément aux numéros indiqués sur les connecteurs.
Dimensions non contractuelles
