Carte de commande Transtecno PLN19-8

125,79  150,95  TTC

Carte de commande Transtecno moteur à aimant permanent PLN19-8

La carte de commande Transtecno PLN19-8 permet de piloter les moteurs à courant continu. En effet celle-ci permet de définir la vitesse du moteur et de limiter l’intensité. Il s’agit d’une carte économique adapté aux petits moteurs Transtecno série EC.

Tension d’alimentation entre 12 -24 Vca et 15-35 Vcc, courant de sortie max : 8A, utilisation par ajout d’un potentiomètre externe de 10kΩ.

Code article : TRVAR000003

11 en stock

Description

PLN19-8 Transtecno – carte de commande pour moteur à aimant permanent



La carte de commande Transtecno PLN19-8 permet de piloter les moteurs à courant continu 12 et 24 volts. En général elle est associée aux moteur Transtecno EC vendus ailleurs sur notre boutique. Cependant, elle peut commander d’autres moteurs à aimants permanents à condition de respecter les plages de tension et d’intensité prévues par le constructeur. La carte est destinée au réglage de la vitesse par ajout d’un potentiomètre externe. Elle permet aussi de limiter le courant et par conséquent le couple du moteur. Le principe de fonctionnement et celui de la modulation par largeur d’impulsion (PWM: pulse width modulation)

Exemple d’applications : machine agricole, industrie alimentaire, petits véhicules autonomes, convoyeurs …



Données techniques :

Tension d’alimentation : 12 -24 Vca et 15-35 Vcc

Environnement ventilé :

  • Courant de sortie max : 8A (dans une environnement ventilé)
  • Moteurs 12V Transtecno compatibles : EC020 (S2) et en limitant le courant EC035 (S1)
  • Moteurs 24V Transtecno compatibles (S2) : EC020, EC035, EC050, EC070 (S2) et en limitant le courant EC100 (S1)

Température ambiante autour de la carte 45°C

  • Courant de sortie max : 4A
  • Moteurs 12V Transtecno compatibles : EC020 (S2)
  • Moteurs 24V Transtecno compatibles : EC020, EC035 (S2) et en limitant   le courant EC050, EC070 (S1)

Tension de sortie (borne FA3 et FA4): de 0 à 30VDC (si 35VCC en entrée)

La régulation de vitesse par potentiomètre : 10 kΩ

Dimensions : 72 x 87.5 x 50 mm

Poids (hors emballage) : 120g

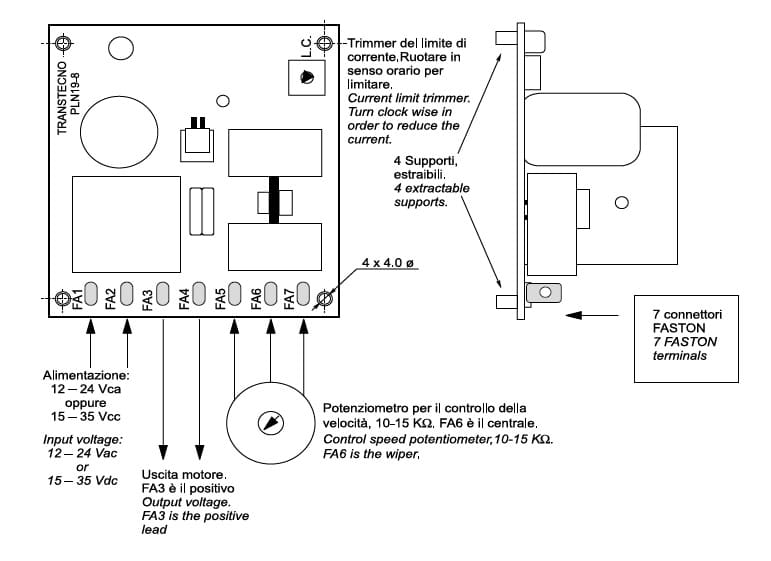

L’alimentation se connecte aux bornes FA1 et FA2, le moteur sur FA3 et FA4 et le potentiomètre externe sur FA5, FA6 et FA7. Un potentiomètre trimer sur la carte permet de limiter le courant de sortie.

Recommandations : Ne pas faire d’inversement de branchement car il y a un risque de causer des dommages.



Dimensions non contractuelles

Informations complémentaires

Poids 0,52 kg
