Carte de commande Transtecno PLN40

237  284,40  TTC

Carte de commande Transtecno moteur à aimant permanent PLN40

La carte de commande Transtecno PLN40 permet de piloter les moteurs à courant continu. En effet, elle permet de définir la vitesse, la rampe d’accélération, le temps de décélération et le courant moteur (couple).  De plus, elle dispose d’une entrée pour inverser le sens de rotation du moteur.

Tension d’alimentation entre 12 et 24V. Courant 44A.

Pour moteurs Transtecno 12V : EC180 et EC250.
Pour moteurs Transtecno 24V : EC350 et EC600

Code article : TRVAR000002

1 en stock

Description

PLN40 Transtecno – carte de commande pour moteur à aimant permanent



La carte de commande Transtecno PLN40 permet de piloter les moteurs à courant continu 12 et 24 volts. En général, elle est associée aux moteur Transtecno EC vendus ailleurs sur notre boutique. Cependant, elle peut commander d’autres moteurs à aimants permanents à condition de respecter les plages de tension et d’intensité prévues par le constructeur. Le principe de fonctionnement et celui de la modulation par largeur d’impulsion (PWM: pulse width modulation)

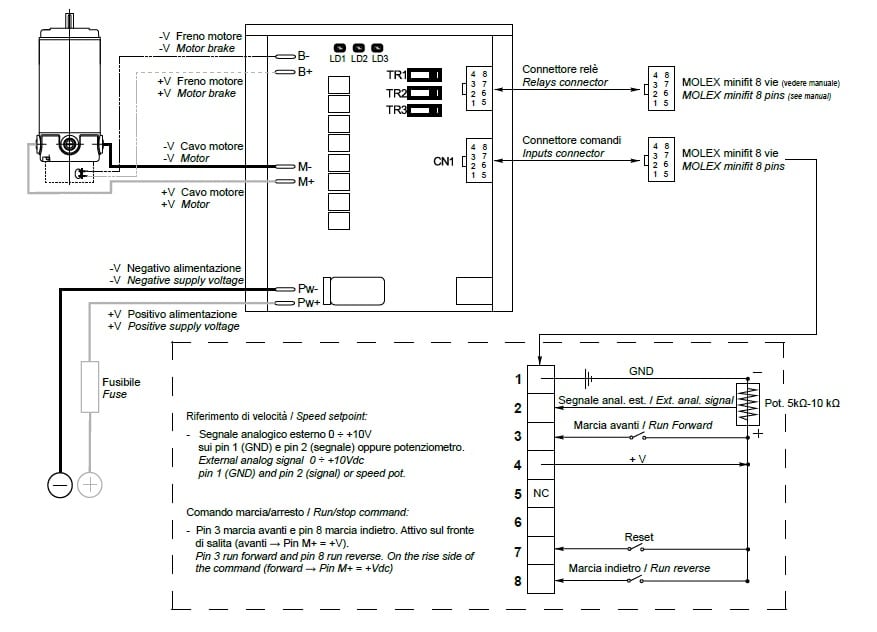

Le schéma de connexions donné  ci-dessous après les caractéristiques techniques du produit  permet de mieux appréhender ses fonctionnalités:

– réglage de la vitesse
– contrôle des rampes d’accélération et décélération,
– contrôle du couple moteur (intensités)
– pilotage d’un frein
– inversion du sens de rotation
– réinitialisation
– suivi de l’état de la carte par LED

Exemple d’applications : machine agricole, industrie alimentaire, petits véhicules autonomes, convoyeurs …



Données techniques :

Tension d’alimentation : 12 -24 V

Courant admissible maximal de 44A.

Moteurs 12V Transtecno compatibles (S2) : EC180, ND180 et EC250.

Moteurs 24V Transtecno compatibles (S2): EC350 et EC600 (avec limite de courant active).

La vitesse réglable avec potentiomètre 5-10 kΩ oo avec signal 0-10 Vcc

Limitation du courant réglable, et diagnostic par led

La température de travail : 0°C / +40°C (alarme sous zéro)

Carte à modulation par largeur d’impultion bi-directionnelle

Fréquence de découpage 16kHz

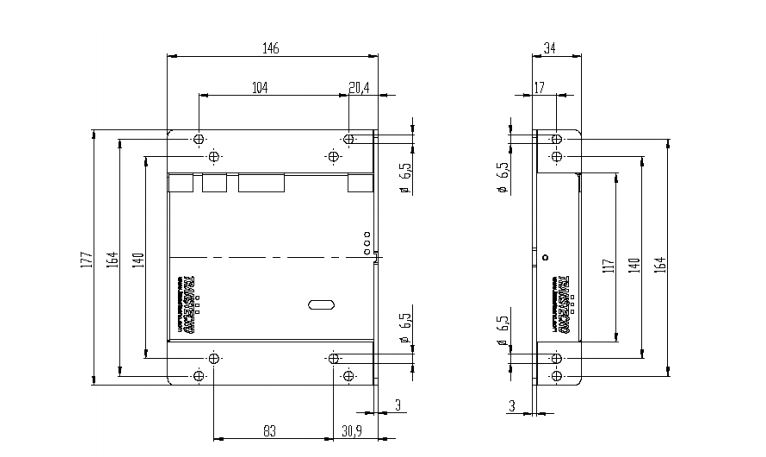

Dimensions : 146 x 177 x 35mm

Poids (hors emballage) : 460g

Protection IP10



Trois potentiomètres à vis permettent respectivement de régler l’accélération de 0.5 à 10s (TR1), de limiter le courant de 30 à 100% (TR2) et de définir la rampe de décélération de 0.5 à 10s (TR3). La carte dispose d’un connecteur d’entrée qui doit être relié à un potentiomètre externe pour permettre le réglage de la vitesse du moteur (entrée 1,2 et sortie 4). Deux autres entrées sur le connecteur servent à définir le sens de rotation du moteur (entrée 3 et 8). Une fonction reset est aussi disponible (entrée 7).

Enfin; la carte prévoit aussi le pilotage d’un frein électromagnétique pour garantir la compatibilité avec les moteurs Transtecno de la série EC…BR 12V et EC…BR 24V.

Recommandations : Ne pas inverser les branchement car il y a un risque de causer des dommages. Seuls les numéros sur la carte doivent être pris en considération ils ne correspondent pas forcément aux numéros indiqués sur les connecteurs.

Dimensions non contractuelles

Informations complémentaires

Poids 0.86 kg
