Motoréducteur coaxial Transtecno CMG032 0.75kW 380V triphasé

650,40  HT / 780,48  TTC

Motoréducteur coaxial Transtecno CMG032 0.75kW 380V triphasé

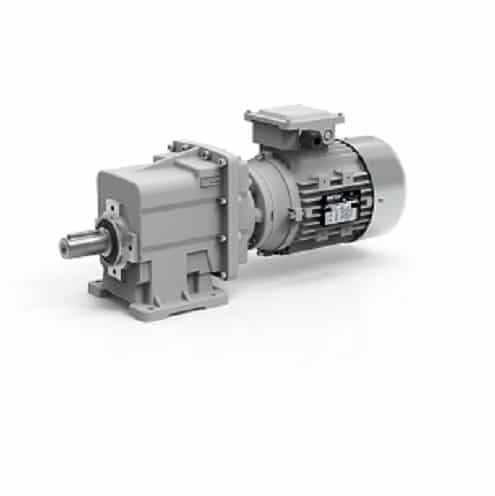

Motoréducteur coaxial Transtecno réalisé par l’assemblage d’un réducteur CMG032 et d’un moteur asynchrone 220/380V triphasé. Diamètre de sortie arbre creux: 30mm. Vitesses de sortie au choix de 23 à 380 tr/min.

Description

Motoréducteur coaxial Transtecno CMG032 0.75kW 380V triphasé

Motoréducteur à engrenage CMG032 0.75kW 380V triphasé réalisé par l’assemblage d’un réducteur coaxial Transtecno et d’un moteur asynchrone triphasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F. L’ensemble peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de fréquence.

Motoréducteur coaxial Transtecno CMG032 0.75kW 380V triphasé – Données techniques:

Moteur 0.75kw 380V 50Hz triphasé

Réducteur Transtecno CMG032

Diamètre de sortie arbre plein: 30mm

Lubrification à vie: huile synthétique



Couples de sortie et facteur de sûreté selon la vitesse de sortie et l’indice choisi:



Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles données par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sûreté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.



 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

380 18 > 3 3.74
310 22 > 3 4.50
250 27 > 3 5.48
233 31 > 3 6.31
187 39 > 3 7.93
140 54 > 3 10.93
112 62 > 3 12.60
93 75 > 3 15.30
80 89 > 3 18.21
70 94 > 3 19.24
56 123 > 3 24.99
47 150 2.7 30.57
40 168 2.4 34.20
35 190 2.2 38.63
31 217 1.9 44.18
28 252 1.6 51.30
23 299 1.4 60.80



Masse totale (hors emballage): 20.4 kg

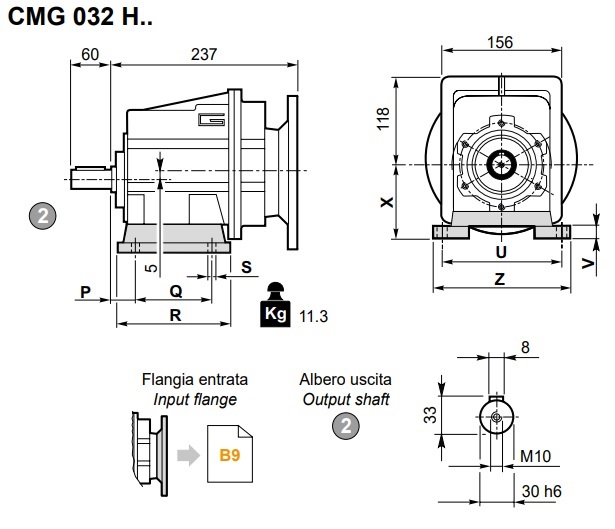

Le plan du réducteur est donné ci-dessous à titre indicatif :

CMG032 P Q R S U V X Z
H95 30 105 136 14 160 14 95 194
H110 30 100 150 11 150 14 110 185
18 70 160
H115 30 165 195 14 135 14 115 170
H120 35 110 160 14 170 14 120 210
H130 19.5 149.5 184 14 180 18 130 214

Informations complémentaires

Poids 25 kg
Puissance

0.75 KW – 750W – 1.00CV

Diamètre arbre

30mm

Vitesse de sortie

023 tr/min, 028 tr/min, 031 tr/min, 035 tr/min, 040 tr/min, 047 tr/min, 056 tr/min, 070 tr/min, 080 tr/min, 093 tr/min, 112 tr/min, 140 tr/min, 187 tr/min, 233 tr/min, 250 tr/min, 310 tr/min, 380 tr/min

Tension alimentation

380V triphasé, 230-400V triphasé

Hauteur d'axe

95 mm, 110 mm, 115 mm, 120 mm

Marque

Transtecno
