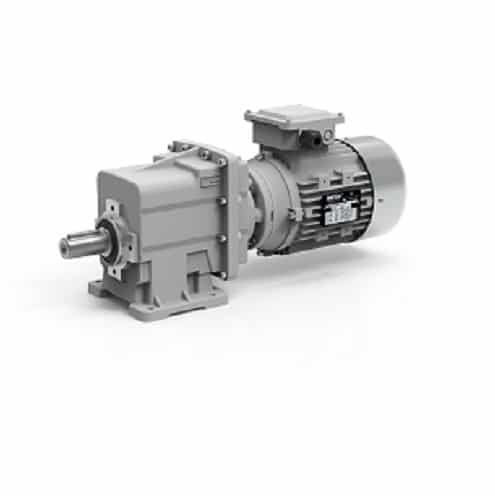

Motoréducteur coaxial Transtecno CMG002 0.12kW 380V triphasé
Motoréducteur Transtecno CMG002 coaxial 0.12kW 380V triphasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone triphasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F. L’ensemble peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de fréquence.
Motoréducteur Transtecno CMG002 coaxial 0.12kW 380V triphasé – Données techniques:
Moteur 0.12kw 380V 50Hz triphasé
Réducteur Transtecno CMG002
Diamètre de sortie arbre plein: 20mm
Lubrification à vie: huile synthétique
Couples de sortie et facteur de sûreté selon la vitesse de sortie et l’indice choisi:
Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sureté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.
| vitesse de sortie
tour / min |
couple de sortie
Nm |
facteur de sureté
sf |
indice
i |
| 280 | 4 | > 3 | 5.03 |
| 233 | 5 | > 3 | 6.10 |
| 187 | 6 | > 3 | 7.49 |
| 140 | 8 | > 3 | 10.16 |
| 112 | 9 | > 3 | 12.07 |
| 93 | 12 | > 3 | 15.14 |
| 80 | 14 | > 3 | 18.17 |
| 70 | 17 | > 3 | 21.58 |
| 56 | 20 | > 3 | 25.10 |
| 47 | 21 | > 3 | 27.08 |
| 40 | 26 | 2.7 | 32.49 |
| 35 | 33 | 2.1 | 42.04 |
| 31 | 35 | 2.0 | 44.89 |
| 28 | 38 | 1.8 | 48.86 |
| 25 | 43 | 1.6 | 55.10 |
Masse totale (hors emballage): 6.4 kg
Le plan du réducteur est donné ci-dessous à titre indicatif :
| CMG002 | P | Q | R | S | U | V | X | Z |
| H60 | 18 | 60 | 80 | 9 | 100 | 10 | 60 | 120 |
| H75 | 18 | 80 | 104 | 9 | 110-120 | 10 | 75 | 145 |
| H85 | 18 | 50-87 | 110 | 9 | 110 | 10 | 85 | 135 |
