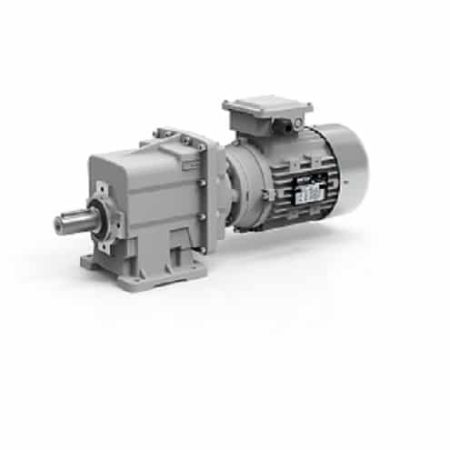

Motoréducteur coaxial Transtecno CMG002 D20 0.37kW 380V triphasé

322,39  HT / 386,87  TTC

Motoréducteur coaxial Transtecno CMG002 0.37kW 380V triphasé

Motoréducteur coaxial Transtecno réalisé par l’assemblage d’un réducteur CMG002 et d’un moteur asynchrone 220/380V triphasé. Trois hauteurs d’axe disponibles à sélectionner: H60, H75 et H85. Diamètre de sortie arbre plein: 20mm. Vitesses de sortie au choix de 56 à 280 tr/min.



Description

Motoréducteur CMG002 coaxial Transtecno 0.37kW 380V triphasé

Motoréducteur CMG002 coaxial Transtecno 0.37kW 380V triphasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone triphasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F. L’ensemble peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de fréquence.

Motoréducteur CMG002 coaxial Transtecno 0.37kW 380V – Données techniques:

Moteur 0.37kw 380V 50Hz triphasé

Réducteur Transtecno CMG002

Diamètre de sortie arbre plein: 20mm

Lubrification à vie: huile synthétique



Couples de sortie et facteur de sûreté selon la vitesse de sortie et l’indice choisi:



Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sureté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.



 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

 280 12 3.3  5.03
233 15 2.7 6.10
187 18 2.2 7.49
140 25 2.0 10.16
112 29 1.7 12.07
93 37 1.9 15.14
80 44 1.6 18.17
70 52 1.3 21.58
56 61 1.2 25.10



Masse totale (hors emballage): 9.0 kg



Le plan du réducteur est donné ci-dessous à titre indicatif :

CMG002 P Q R S U V X Z
H60 18 60 80 9 100 10 60 120
H75 18 80 104 9 110-120 10 75 145
H85 18 50-87 110 9 110 10 85 135

Informations complémentaires

Poids 9,5 kg
Puissance

0.37 KW – 370W – 0.50CV

Diamètre arbre

20mm

Vitesse de sortie

056 tr/min, 070 tr/min, 080 tr/min, 093 tr/min, 112 tr/min, 140 tr/min, 187 tr/min, 233 tr/min, 280 tr/min

Tension alimentation

380V triphasé

Hauteur d'axe

60 mm, 75 mm, 85 mm

Marque

Transtecno
