Description

Ventilateur de moteur electrique type 132

Ventilateur de moteur electrique qui s’adapte aux modèle de type 132. Montage sur l’arbre du moteur puis serrage par collier fourni avec le ventilateur. Ce produit a été testé avec succès sur presque toutes les marques de moteurs électriques dans notre filiale de réparation: Almo, Electramo, IIEC, Leroy Somer, VEM, WEG …

Données techniques:

Modèle : T132 – D38

Utilisable sur moteur électrique: type 132

Fixation sur arbre diamètre : 38 mm

Utilisable sur moteur électrique: 750, 1000, 1500 et 3000 tr/min

Matière (ventilateur): plastique

Couleur (ventilateur): noir

Ailettes ultra compact (facilite l’intégration dans le moteur)

Température ambiante du moteur : 40°C

Matière (collier de serrage) : acier

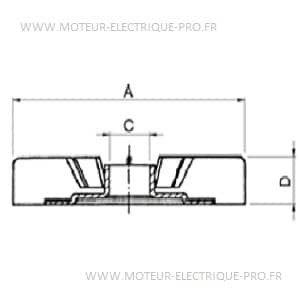

Diamètre total ventilateur (A) = 230mm

Hauteur maximum ventilateur (D) = 39mm

Diamètre passage d’arbre (C) = 38mm

Masse (hors emballage) = 186 grammes

La plupart du temps il est très simple de changer un ventilateur cassé sur un moteur, pour cela il faut d’abord démonter le carter de protection et accéder à l’ancien ventilateur. Si l’arbre sur lequel est monté le ventilateur à changer a un diamètre de 38mm le ventilateur s’adaptera. Le collier de serrage permet d’avoir une tolérance assez importante +/- 0.1mm. Il faudra aussi vous assurer l’hélice passera une fois le carter remonté. Si l’ancien ventilateur n’est pas trop abimé il est préférable de prendre les dimensions de l’ancien ventilateur et de s’assurer que le nouveau n’est pas plus imposant en regardant notre plan. Sinon il faudra mesurer la place disponible dans le carter de protection. Comme chaque constructeur utilise des pièces différentes, il est impératif de bien vérifier les côtes avant de passer commande.



Pour en savoir plus sur les moteurs électriques et nos autres produits vous pouvez consulter la rubrique infos techniques.
