Plaque à bornes 50×32 M4

8,36  10,03  TTC

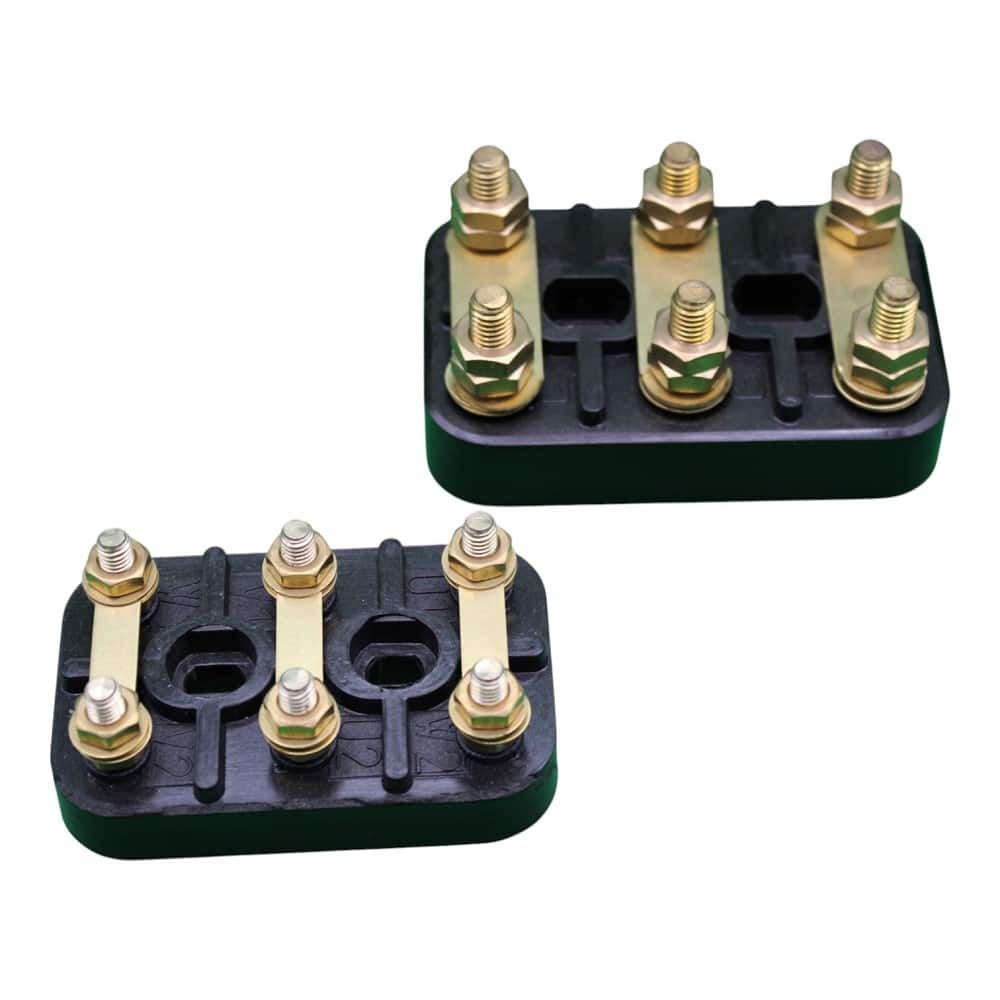

Plaque à bornes moteur 50×32 mm avec connexions M4 en laitons. Les trous de fixation oblongs (allongés) permettent à ce produit de s’adapter à différents entraxes. Cette plaque à bornes peut donc servir de pièce détachée pour de nombreuses références et marques de moteurs électriques. Elle est livrée complète avec écrous et barrettes en laiton pour réaliser le couplage souhaité (étoile ou triangle). Utilisable sur moteurs asynchrones monophasés et triphasés.

8 en stock

Description

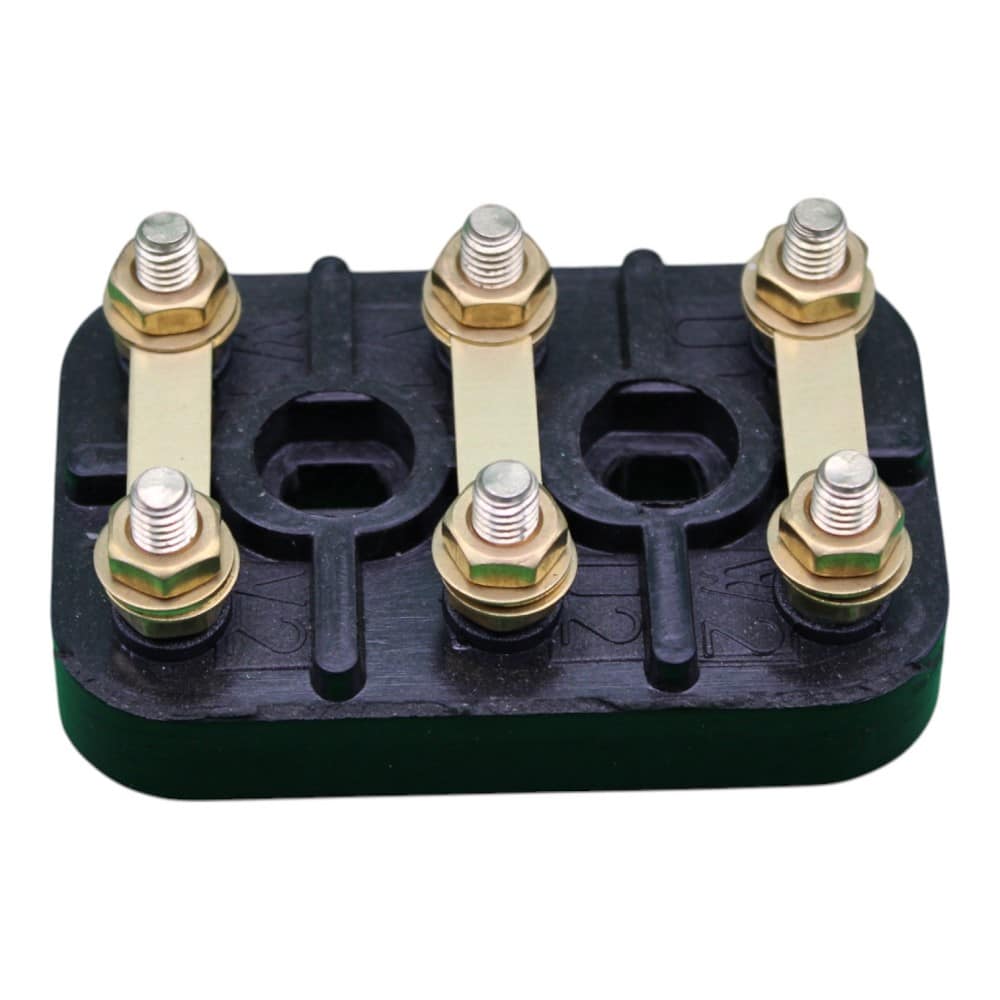

Plaque à bornes moteur 50×32 mm:

Plaque à bornes avec fixation par trous oblongs livrée avec écrous, rondelles et barrettes en laiton. La forme allongée des trous de fixation permet de s’adapter à différents entraxes. Cette plaque à bornes moteur générique s’adapte donc parfaitement sur de nombreuses références et marques de moteurs électriques par exemple: ABB, AC Motoren, Almo, Cemer, Elvem, Lafert, Techtop, VEM, WEG … Ce produit de qualité professionnelle est utilisé par de nombreuses sociétés de bobinage et de réparations électromécaniques. Les barrettes métalliques en laiton offrent une excellente conductivité. Le support isolant est robuste et peut travailler en continu jusqu’à 150°C.

Descriptif technique:

Vis, écrous et rondelles: laiton
Température maximum de fonctionnement: 150°C
Application principale: moteurs électriques asynchrone triphasés et monophasés.
Marquage U1, V1, W1 et U2,V2, W2 (moulé sur la plaque isolante)
Couplage moteur triphasé étoile ou triangle en utilisant les barrettes laitons fournies
Couplage du sens de rotation moteur monophasé en utilisant les barrettes laitons fournies.
Masse hors emballage: 0.04 kg

Dimensions principales:

Longueur totale : 50 mm
Largeur totale : 32 mm
Écrous et rondelles: M4
C (voir photo) entraxe entre vis laiton de connexions : 18 mm
D (voir photo) grande longueur de trous de fixation oblongs : 10 mm
d (voir photo) petite longueur des trous de fixation oblongs: 5 mm
E (voir photo) entraxe centre à centre des trous de fixation oblongs : 18 mm
Hauteur totale (visses comprises ) : 25 mm



En conclusion, les professionnels et les bons bricoleurs pourront utiliser ces plaques à bornes pour réparer des moteurs électriques asynchrones de toutes marques. Il suffira de vérifier les dimensions du modèle à remplacer et de choisir celle qui conviendra parmi la gamme proposée sur notre boutique. S’utilise aussi bien sur moteurs triphasés que monophasés.

Informations complémentaires

Poids 0.1 kg
fonction

Plaque à borne
