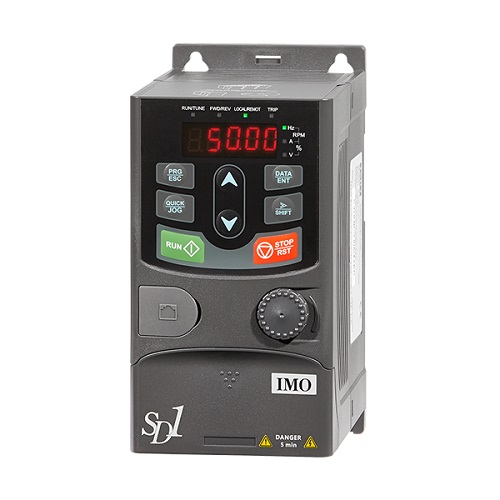

Variateur mono-mono IMO 0.4kW SD1-7.5A-21-1

230,41  276,49  TTC

Variateur mono-mono IMO SD1-7.5A-21-1

Le variateur de fréquence mono-mono IMO SD1-7.5A-21-1 permet de contrôler un moteur asynchrone 230V monophasé jusqu’à 0.4kw.  Avec un bon rapport qualité prix et un encombrement limité c’est un produit très complet. La version standard offre un potentiomètre en façade, une interface modbus RTU, un contrôle vectoriel et de nombreuses entrées-sorties. La programmation des variateurs SD1 de chez IMO est relativement simple grâce à une interface utilisateur conviviale.

Rupture de stock

Description

Variateur mono-mono IMO SD1-7.5A-21-1

Le variateur de fréquence mono-mono IMO SD1-7.5A-21-1 permet de contrôler avec précision un moteur asynchrone 230V monophasé jusqu’à 0.4kw à partir d’une alimentation 230V domestique.  La gamme variateurs IMO SD1 offre un bon rapport qualité prix avec un encombrement limité. Le variateur IMO SD1-7.5A-21-1 intègre un potentiomètre en façade, une interface modbus RTU, un contrôle vectoriel et de nombreuses entrées-sorties. Ce variateur de fréquence est conçu pour s’intégrer facilement en armoire grâce à un montage sur Rail DIN et un clavier déporté optionnel. La programmation des variateurs SD1 de chez IMO peut être faite directement ou à l’aide d’un PC.

Variateur mono-mono IMO SD1-7.5A-21-1 – caractéristiques :

Marque: IMO
Modèle: SD1-7.5A-21
Contrôle d’un moteur monophasés jusqu’à : 0.4kW
Tension d’entrée: 200-240VAC (50/60Hz)
Courant d’entrée à 230VAC 50Hz: 9.3A
Sortie: 1 phase 230V, 7.2A
Capacité de surcharge courant: 150% (1 min)
Fréquence de sortie : 0.1-400Hz
Section de fil : 1.5 mm².
Refroidissement par ventilateur
Nombreuses modes de protection (surcharge, surintensité, surtension …)
Unité de freinage intégrée
Auto-tuning moteur (mode statique et dynamique)
Contrôle PID
Contrôle de couple vectoriel
Entrées-sorties selon modèle (voir ci-dessous)
Prise RJ45 en façade (pour connecter une console déportée)
Modbus-RTU

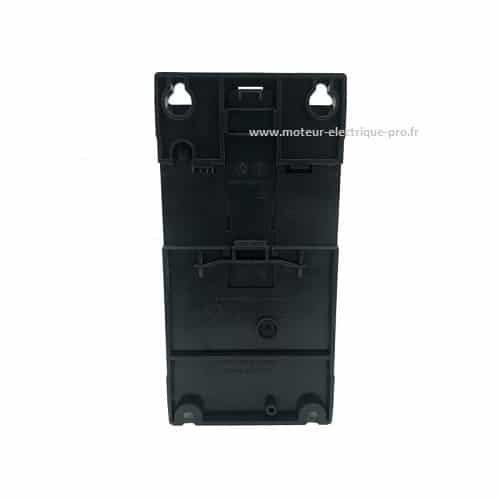

Fixation sur plaque de montage ou rail DIN

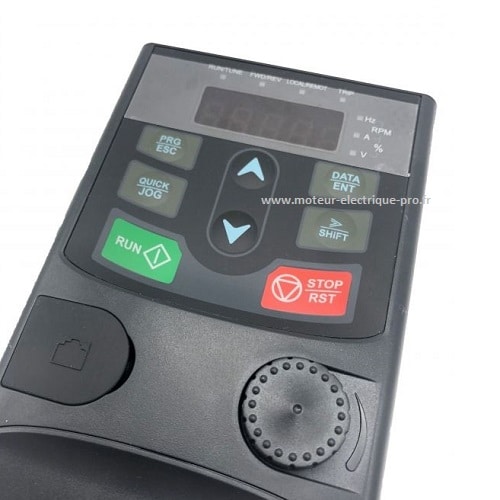

Clavier fixe avec potentiomètre en façade
Affichage : Digital.
Couple de démarrage augmenté jusqu’à150%
Indice de Protection IP20
Température ambiante -10 / +50°C
Poids: 1.2kg
Dimensions : W1=80mm x H1=185mm x D1=140.5mm (D2=137.3mm)
Fixation : W2=60mm x H2=175mmVariateur IMO SD1 SD1-2.5A-21 DIMENSIONS



Variateur mono-tri IMO SD1-7.5A-21-1 – entrées-sorties:

  • 1 x entrée  analogique (AI2) 0~10V/0~20mA (commutable par dip switch)
  • 1 x entrée analogique (AI3) -10~10V
  • 1 x sortie analogique (AO1) 0~10V/0~20mA (commutable par dip switch)
  • 1 x sortie sur Transistor (Y1)
  • 4 entrées digitales standards (S1-S2-S3-S4 Frq Max : 1kHz)
  • 1 entrée digitale HDI (pulse – Frq Max: 50kHz)
  • Sélection PNP/NPN (commutable via jumper)
  • 1 sortie relais
  • Fonction de sécurité STO intégré – “safe torque off”
  • Sortie 24V 200mA
  • Communication RS485

Le schéma des entrée sortie est donné à titre indicatif.



Variateur de fréquence IMO SD1 exemples d’utilisations:

Le variateur mono mono IMO SD1-7.5A-21-1 convient à la plupart des installations. Il trouvera sa place sur des pompes, des ventilateurs et de nombreuses machines outils (perceuses à colonne, démontes pneus, scies à ruban … ). Sa fonction principale est le contrôle de la vitesse, de l’accélération et de la décélération d’un moteur monophasé. Pour en savoir plus sur les possibilités offertes par le variateurs de vitesse moteur nous vous invitons à consulter notre blog.

IMO SD1 certifications

Certifié CE, RoHS

Informations complémentaires

Poids 2 kg
Puissance

0.25 KW – 250W – 0.33CV, 0.37 KW – 370W – 0.50CV

Tension alimentation

220V mono
