Description
SD1-KP console IMO pour variateurs SD1 et XKL
La console SD1-KP convient aux variateurs SD1 et XKL de marque IMO Precision Controls. Ce produit est utilisé pour déporter les commandes et l’affichage du variateur. Le clavier afficheur SD1-KP réplique exactement l’ensemble des fonctions présentes en façade du variateur. Un câble RJ45 (Ethernet) non fourni, est indispensable pour le connecter au variateur. IMO Precision control préconise une longueur de câble maximum de 40m.
Equipé d’un afficheur à LED 5 chiffres, d’un potentiomètre et de différents boutons ce produit apporte une finition soignée à votre installation. Grâce à la console SD1-KP le variateur peut rester protégé à l’intérieur d’une armoire électrique fermée. Le montage mécanique de la console en externe est possible par l’utilisation du berceau de montage SD1-KP-MB prévu à cet effet. Nous commercialisons aussi sur notre site une version avancée de la console qui permet de copier les paramètres d’un variateur à l’autre. Pour en savoir plus cliquez ici.
Remarque : La console est un accessoire optionnel pour les variateurs SD1 (≤2.2 kW). Pour les variateurs SD1 (≥4kW) le clavier d’origine peut être utilisé comme clavier déporté.

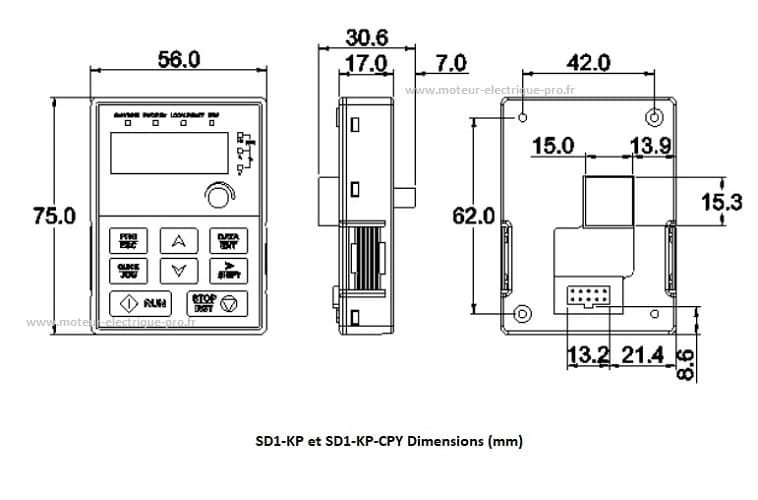

SD1-KP console déportée IMO – dimensions
Le plan de la console est donné ci-dessous

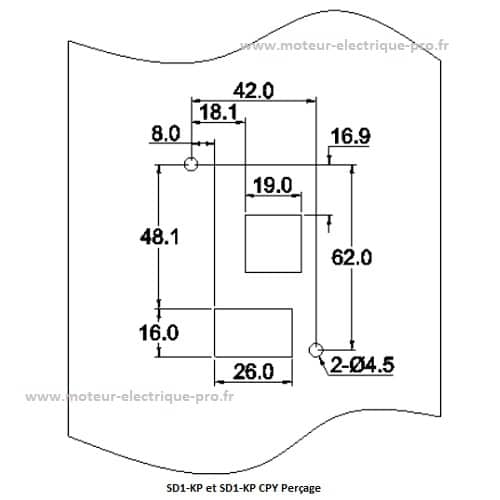

Pour un montage intégré sans berceau, les dimensions des perçages sont données ci-dessous.
Pour en savoir plus sur la gamme de variateurs IMO et la connexion de la console IMO-SD1-KP vous pouvez consulter le manuel d’utilisation en français en cliquant ici.
