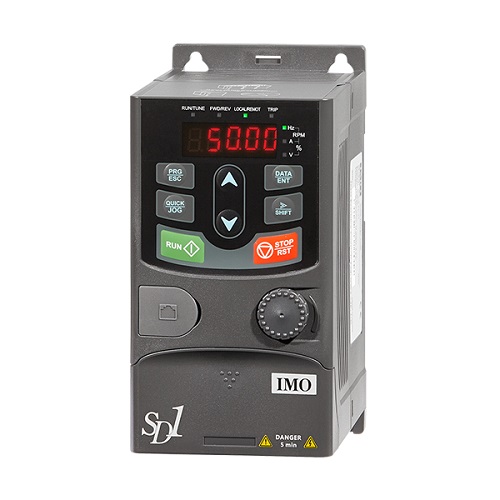

Variateur de fréquence IMO SD1-5.5A-43 triphasé 2.2kw

292,82  351,38  TTC

Variateur de fréquence IMO SD1-5.5A-43 triphasé 2.2kW

Le variateur de fréquence IMO SD1-5.5A-4.3 triphasé 2.2kw permet de piloter avec précision un moteur 380V triphasé jusqu’à 2.2kw sur une alimentation domestique.  Avec un bon rapport qualité prix et un encombrement limité c’est un produit très complet. La version standard offre un potentiomètre en façade, une interface modbus RTU, un contrôle vectoriel et de nombreuses entrées-sorties. La programmation des variateurs SD1 de chez IMO est relativement simple grâce à une interface utilisateur conviviale.

2 en stock

Description

Variateur de fréquence IMO SD1-5.5A-43 triphasé 2.2kW

Le variateur de fréquence IMO SD1-5.5A-43 triphasé permet de contrôler avec précision un moteur asynchrone 380V triphasé jusqu’à 2.2kw à partir d’une alimentation 380V triphasé.  La gamme variateurs IMO SD1 offre un bon rapport qualité prix avec un encombrement limité. Le variateur IMO SD1-5.5A-43 intègre un potentiomètre en façade, une interface modbus RTU, un contrôle vectoriel et de nombreuses entrées-sorties. Ce variateur de fréquence est conçu pour s’intégrer facilement en armoire grâce à un montage sur Rail DIN et un clavier déporté optionnel. La programmation des variateurs SD1 de chez IMO peut être faite directement ou à l’aide d’un PC.

Variateur de fréquence IMO SD1-5.5A-43 – caractéristiques :

Marque: IMO
Modèle: SD1-5.5A-43
Puissance: 2.2kW
Tension d’entrée: 380VAC (50/60Hz)
Courant d’entrée à 380VAC 50Hz: 5.8A
Sortie: 3 phases 380V, 5.5A
Capacité de surcharge courant: 150% (1 min)
Fréquence de sortie : 0.1-400Hz
Section de fil : 1.5 mm².
Refroidissement par ventilateur
Nombreuses modes de protection (surcharge, surintensité, surtension …)
Unité de freinage intégrée
Auto-tuning moteur (mode statique et dynamique)
Contrôle PID
Contrôle de couple vectoriel
Entrées-sorties selon modèle (voir ci-dessous)
Prise RJ45 en façade (pour connecter une console déportée)
Modbus-RTU

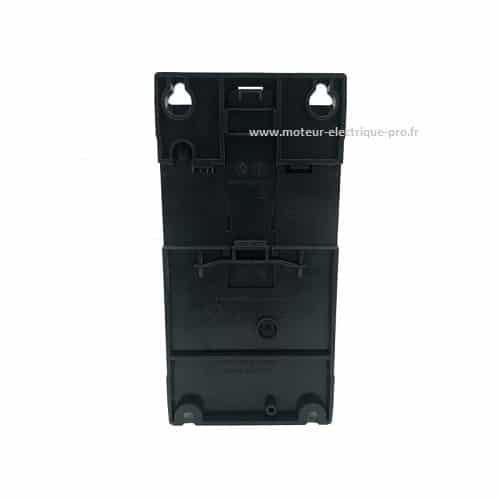

Fixation sur plaque de montage ou rail DIN

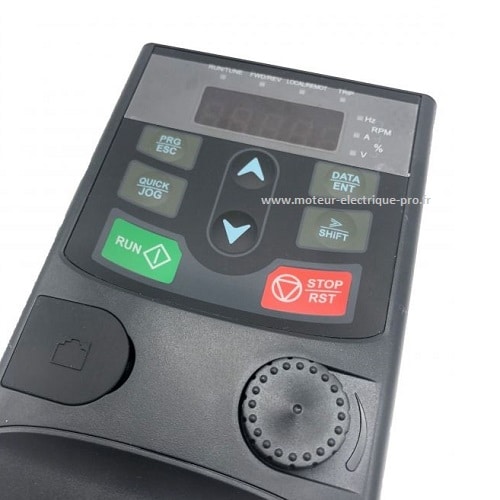

Clavier fixe avec potentiomètre en façade
Affichage : Digital.
Couple de démarrage augmenté jusqu’à150%
Indice de Protection IP20
Température ambiante -10 / +50°C
Poids: 1.0kg
Dimensions : W1=80mm x H1=185mm x D1=140.5mm (D2=137.5mm)
Fixation : W2=60mm x H2=175mm
Variateur IMO SD1 SD1-2.5A-21 DIMENSIONS



Variateur de fréquence IMO SD1-5.5A-43 – entrées-sorties:

  • 1 x entrée  analogique (AI2) 0~10V/0~20mA (commutable par dip switch)
  • 1 x entrée analogique (AI3) -10~10V
  • 1 x sortie analogique (AO1) 0~10V/0~20mA (commutable par dip switch)
  • 1 x sortie sur Transistor (Y1)
  • 4 entrées digitales standards (S1-S2-S3-S4 Frq Max : 1kHz)
  • 1 entrée digitale HDI (pulse – Frq Max: 50kHz)
  • Sélection PNP/NPN (commutable via jumper)
  • 1 sortie relais
  • Fonction de sécurité STO intégré – “safe torque off”
  • Sortie 24V 200mA
  • Communication RS485

Le schéma des entrée sortie est donné à titre indicatif.



Variateur de fréquence IMO SD1 exemples d’utilisations:

Le variateur de fréquence IMO SD1-5.5A-43 triphasé convient à la plupart des installations. Il trouvera sa place sur des pompes, des ventilateurs et de nombreuses machines outils (perceuses à colonne, démontes pneus, scies à ruban … ). Sa fonction principale est le contrôle de la vitesse, de l’accélération et de la décélération. Pour en savoir plus sur les possibilités offertes par le variateurs de vitesse moteur nous vous invitons à consulter notre blog.

IMO SD1 certifications

Certifié UL61800-5-5, CE, UL, cUL

Informations complémentaires

Poids 2,5 kg
Puissance

2.20 KW – 3.00CV

Tension alimentation

380V triphasé

Marque

IMO
