Description

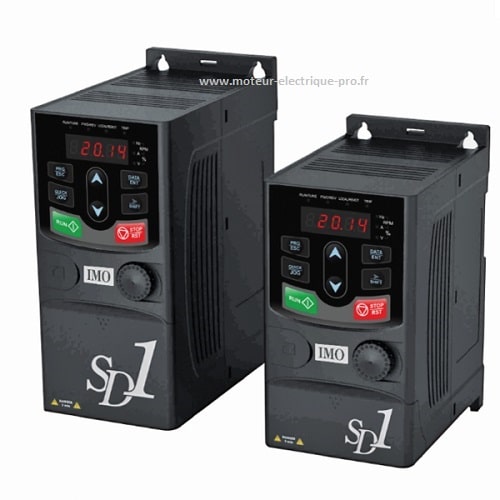

Variateur de fréquence IMO SD1-2.5A-43 triphasé 0.75kW
Le variateur de fréquence IMO SD1-2.5A-43 triphasé permet de contrôler avec précision un moteur asynchrone 380V triphasé jusqu’à 0.75kw à partir d’une alimentation 380V triphasée. La gamme variateurs IMO SD1 offre un bon rapport qualité prix avec un encombrement limité. Le variateur IMO SD1-2.5A-43 intègre un potentiomètre en façade, une interface modbus RTU, un contrôle vectoriel et de nombreuses entrées-sorties. Ce variateur de fréquence est conçu pour s’intégrer facilement en armoire grâce à un montage sur Rail DIN et un clavier déporté optionnel. La programmation des variateurs SD1 de chez IMO peut être faite directement sur le clavier ou à l’aide d’un PC.
Variateur de fréquence IMO SD1-2.5A-43 – caractéristiques :
Marque: IMO
Modèle: SD1-2.5A-43
Puissance: 0.75kw
Tension d’entrée triphasée: 380VAC (50/60Hz)
Courant d’entrée à 380VAC 50Hz: 3.4A
Sortie: 3 phases 380V, 2.5 A,
Capacité de surcharge courant: 150% (1 min)
Fréquence de sortie : 0.1-400Hz
Section de fil : 1.5 mm².
Refroidissement par ventilateur
Nombreuses modes de protection (surcharge, surintensité, surtension …)
Unité de freinage intégrée
Auto-tuning moteur (mode statique et dynamique)
Contrôle PID
Contrôle de couple vectoriel
Entrées-sorties selon modèle (voir ci-dessous)
Prise RJ45 en façade (pour connecter une console déportée)
Modbus-RTU
Fixation sur plaque de montage ou rail DIN
Clavier fixe avec potentiomètre en façade
Affichage : Digital.
Couple de démarrage augmenté jusqu’à150%
Indice de Protection IP20
Température ambiante -10 / +50°C
Poids: 1.0kg
Dimensions : W1=80mm x H1=185mm x D1=140.5mm (D2=137.5mm)
Fixation : W2=60mm x H2=175mm
Variateur de fréquence IMO SD1-2.5A-43 – entrées-sorties:
- 1 x entrée analogique (AI2) 0~10V/0~20mA (commutable par dip switch)
- 1 x entrée analogique (AI3) -10~10V
- 1 x sortie analogique (AO1) 0~10V/0~20mA (commutable par dip switch)
- 1 x sortie sur Transistor (Y1)
- 4 entrées digitales standards (S1-S2-S3-S4 Frq Max : 1kHz)
- 1 entrée digitale HDI (pulse – Frq Max: 50kHz)
- Sélection PNP/NPN (commutable via jumper)
- 1 sortie relais
- Fonction de sécurité STO intégré – “safe torque off”
- Sortie 24V 200mA
- Communication RS485
Le schéma des entrée sortie est donné à titre indicatif.
Variateur de fréquence IMO SD1 exemples d’utilisations:
Le variateur de fréquence IMO SD1-2.5A-43 convient à la plupart des installations triphasées. Il trouvera sa place sur des pompes, des ventilateurs et de nombreuses machines outils (perceuses à colonne, démontes pneus, scies à ruban … ). Sa fonction principale est le contrôle de la vitesse, de l’accélération et de la décélération . Pour en savoir plus sur les possibilités offertes par les variateurs de vitesse pour moteur nous vous invitons à consulter notre blog.
IMO SD1 certifications
Certifié UL61800-5-5, CE, UL, cUL
