Description

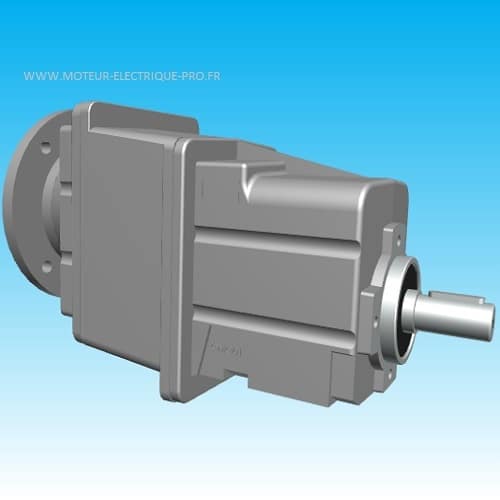

Réducteur coaxial Transtecno CMG03-3 U D30 71B14
Réducteur coaxial CMG03-3 U 71B14 pour moteur normalisé type 71B14. Ce réducteur peut se monter dans toutes les positions aussi bien verticales que horizontales grâce à un choix d’accessoires indispensables: pattes et/ou brides de sortie. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé, triphasé ou basse tension 12 – 24 volts. Étanche, il est lubrifié à vie par une huile synthétique longue durée.
Ce réducteur de vitesse à engrenages cylindriques utilise des dentures hélicoïdales. L’ajout d’un train supplémentaire d’engrenage permet d’obtenir des indices de réduction importants. Il est économe en énergie avec un rendement de 94%. De plus, sa technologie permet de réduire le bruit et les niveaux de vibrations.
Exemples d’applications : convoyeur, broyeur, enrouleur – dérouleur, machines agricoles …
Réducteur coaxial Transtecno CMG03-3 U D30 71B14 -Données techniques
Marque: Transtecno
Taille réducteur: CMG033
Livré sans pattes (5 hauteurs d’axe 95, 110, 115, 120, disponibles dans notre rubrique réducteur de vitesse accessoires):
Livré sans bride de sortie (3 diamètres F160, F200, F250 disponibles dans notre rubrique réducteur de vitesse accessoire) :
Matière: aluminium
Diamètre de sortie arbre plein: 30mm
Bride d’entrée: 71B14 (IEC)
- Diamètre extérieur : 105mm
- Diamètre entre trous: 85mm
- Diamètre de centrage: 70mm
- Diamètre arbre d’entrée: 14mm
Lubrification à vie: huile synthétique
Masse hors emballage : 13.6kg
Le tableau ci-dessous donne l’indice de réduction exact du réducteur coaxial Transtecno CMG033 en fonction de l’indice arrondi utilisé sur notre site. De plus si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour le réducteur:
| Si vitesse d’entrée = 1400 tr/min (moteur 4 pôle) | |||
| Indice de sélection sur notre site | Indice exact |
Vitesse de sortie tr/min |
Puissance max
kW |
| 75 | 72.83 | 19.2 | 0.37 |
| 100 | 97.45 | 14.4 | 0.37 |
| 150 | 140.81 | 9.9 | 0.37 |
| 200 | 225.47 | 6.2 | 0.25 |
Le plan du réducteur CMG033 est donné ci-dessous:
Pour en savoir plus, vous pouvez consulter notre page sur les réducteurs de vitesse.
