Pattes CMG03 / H095

56  67,20  TTC

Transtecno CMG03 H95 Pattes

Pattes en aluminium pour réducteur coaxial Transtecno CMG03 H95. Ces pattes s’adaptent simplement sur tous les réducteurs Transtecno CMG032 et CMG033. Elle permettent d’obtenir un réducteur CMG03 avec une hauteur d’axe de 95mm.

1 en stock

Description

Transtecno CMG03 H95 Pattes

Pattes en aluminium pour réducteur coaxial Transtecno CMG03 H95. Ces pattes s’adaptent simplement sur tous les réducteurs Transtecno CMG032 et CMG033. Elle permettent d’obtenir un réducteur CMG03 avec une hauteur d’axe de 95mm.



Données techniques:

Pour réducteur: CMG032 et CMG033

Matière aluminium

Empattement largeur (U): 160 mm

Empattement longueur (Q): 105 mm

Hauteur d’axe obtenue: 95 mm

Montage simplifié par utilisation de détrompeur

Masse (hors emballage): 1.5 kg

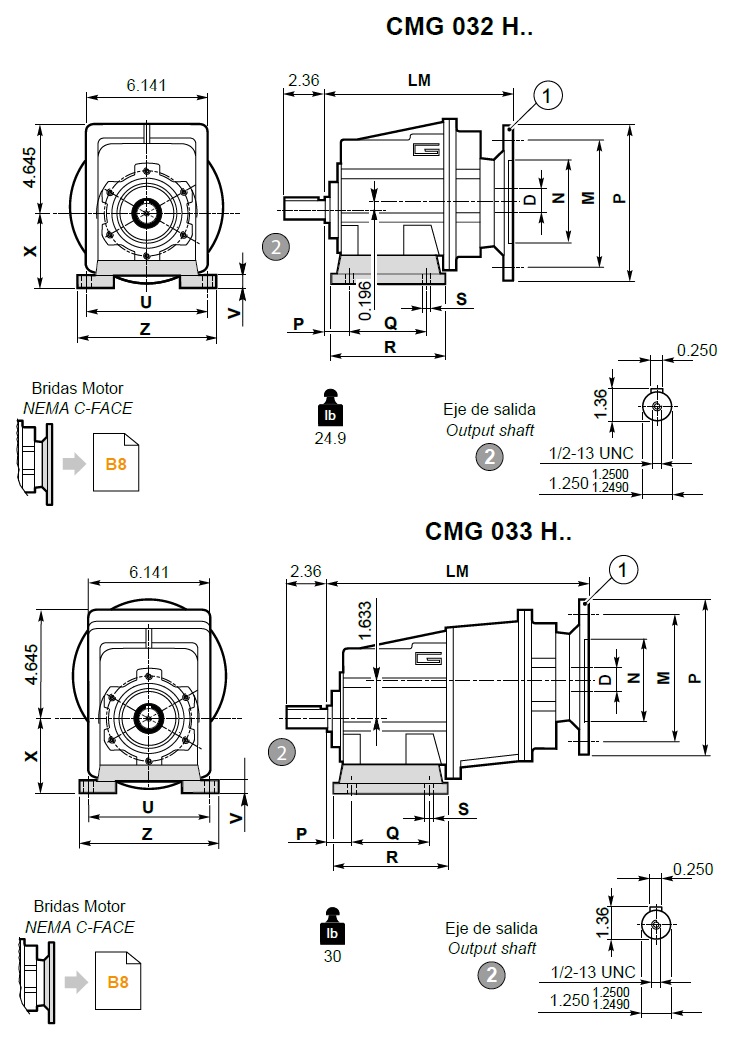

Le plan du réducteur CMG03 H (CMG032H ou CMG033H) obtenu par l’utilisation de ces pieds est donné ci-dessous:

CMG032
CMG033
P Q R S U V X Z
H95 30 105 136 14 160 14 95 194



Informations complémentaires

Poids 1.7 kg
fonction

Pattes de réducteur
