Reducteur Transtecno CMG033 U D30 80B14

480  HT / 576  TTC

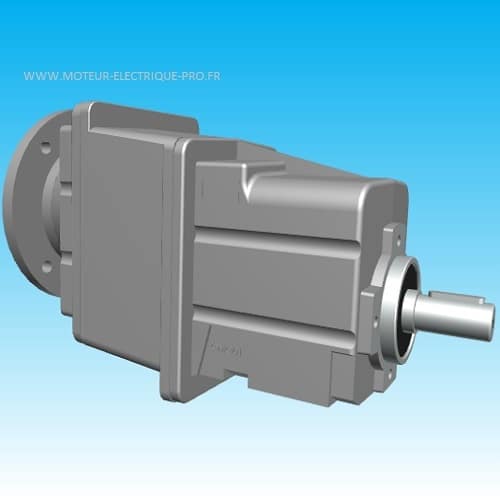

Réducteur CMG033 U D30 80B14 Transtecno

Réducteur CMG033 U D30 80B14 coaxial de marque Transtecno. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre plein de diamètre 30mm. L’utilisation d’engrenages permet d’obtenir un très haut rendement de l’ordre de 94%. Afin de vous laisser choisir votre mode de montage, nous livrons le réducteur sans patte ni bride de sortie. Cela vous permet de sélectionner vous même la hauteur d’axe ou la bride de sortie souhaitée dans notre boutique. En entrée, il est prévu pour accepter un moteur normalisé à bride B14 type 80 avec un arbre diamètre 19mm. Il permet donc de réaliser un motoréducteur monophasé ou triphasé. Ce réducteur mécanique divise la vitesse nominale du moteur par son indice. Étanche, il est lubrifié à vie par une huile synthétique et peut se monter dans toutes les positions.

Effacer

Description

Réducteur Transtecno CMG033 U D30 80B14

Réducteur Transtecno CMG033 U 80B14 pour moteur normalisé type 80B14. Ce réducteur peut se monter dans toutes les positions aussi bien verticales que horizontales grâce à un choix d’accessoires indispensables: pattes et/ou brides de sortie. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé ou triphasé mais aussi basse tension 12 et 24V. Étanche, il est lubrifié à vie par une huile synthétique longue durée.

Ce réducteur de vitesse à engrenages cylindriques utilise des dentures hélicoïdales. L’ajout d’un train d’engrenage permet d’obtenir des indices de réduction élevés. Il est économe en énergie avec un rendement de 94%. De plus, sa technologie permet de réduire le bruit et les niveaux de vibrations.

Exemples d’applications : convoyeur, broyeur, enrouleur – dérouleur, machines agricoles …



Données techniques



Marque: Transtecno

Taille réducteur: CMG033

Livré sans pattes (5 hauteurs d’axe 95, 110, 115, 120, disponibles dans notre rubrique réducteur de vitesse accessoires):



Livré sans bride de sortie (3 diamètres F160, F200, F250 disponibles dans notre rubrique réducteur de vitesse accessoire) :



Matière: aluminium

Diamètre de sortie arbre plein: 30mm

Bride d’entrée: 80B14 (IEC)

  • Diamètre extérieur : 120mm
  • Diamètre entre trous: 100mm
  • Diamètre de centrage: 80mm

Diamètre arbre d’entrée: 19mm

Lubrification à vie: huile synthétique

Masse hors emballage : 13.6kg

Le tableau ci-dessous donne l’indice de réduction exact du réducteur coaxial Transtecno CMG033 en fonction de l’indice arrondi utilisé sur notre site. De plus si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour le réducteur:



 Si vitesse d’entrée = 1400 tr/min (moteur 4 pôle)
Indice de sélection sur notre site Indice exact

Vitesse de sortie

tr/min

Puissance max

kW

75 72.83 19.2 0.55
100 97.45 14.4 0.55

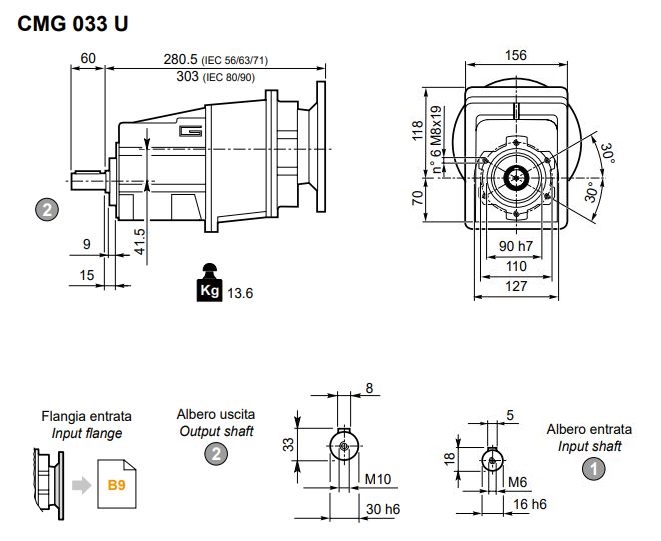

Le plan du réducteur CMG033 est donné ci-dessous:

Pour en savoir plus, vous pouvez consulter notre page sur les réducteurs de vitesse.



Informations complémentaires

Poids 13.8 kg
sortie (diamètre arbre)

30mm

entrée

080B14

réduction (indice)

i=075, i=100
