Reducteur Transtecno CMG043 U D35 63B5

679,50  HT / 815,40  TTC

Réducteur CMG043 U D35 63B5 Transtecno

Réducteur CMG043 U D35 63B5 coaxial de marque Transtecno. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre plein de diamètre 35mm. L’utilisation d’engrenages permet d’obtenir un très haut rendement de l’ordre de 94%. Afin de vous laisser choisir votre mode de montage, nous livrons le réducteur sans patte ni bride de sortie. Cela vous permet de sélectionner vous même la hauteur d’axe ou la bride de sortie souhaitée dans notre boutique. En entrée, il est prévu pour accepter un moteur normalisé à bride B5 type 63 avec un arbre diamètre 11mm. Il permet donc de réaliser un motoréducteur monophasé ou triphasé. Ce réducteur mécanique divise la vitesse nominale du moteur par son indice. Étanche, il est lubrifié à vie par une huile synthétique et peut se monter dans toutes les positions.

Description

Réducteur Transtecno CMG043 U D35 63B5

Réducteur Transtecno CMG043 U 63B5 pour moteur normalisé type 63B5. Ce réducteur peut se monter dans toutes les positions aussi bien verticales que horizontales grâce à un choix d’accessoires indispensables: pattes et/ou brides de sortie. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé ou triphasé. Étanche, il est lubrifié à vie par une huile synthétique longue durée.

Ce réducteur de vitesse à engrenages cylindriques utilise des dentures hélicoïdales. Il est économe en énergie avec un rendement de 94%. De plus, sa technologie permet de réduire le bruit et les niveaux de vibrations.

Exemples d’applications : convoyeur, broyeur, enrouleur – dérouleur, machines agricoles etc…



Réducteur Transtecno CMG043 U D35 63B5 – Données techniques



Marque: Transtecno

Taille réducteur: CMG043

Livré sans pattes (5 hauteurs d’axe 95, 110, 115, 120, disponibles dans notre rubrique réducteur de vitesse accessoires):



Livré sans bride de sortie (3 diamètres F160, F200, F250 disponibles dans notre rubrique réducteur de vitesse accessoire) :



Matière: aluminium

Diamètre de sortie arbre plein: 35mm

Bride d’entrée: 63B5 (IEC)

  • Diamètre extérieur : 140mm
  • Diamètre entre trous: 115mm
  • Diamètre de centrage: 95mm

Diamètre arbre d’entrée: 11mm

Lubrification à vie: huile synthétique

Masse hors emballage : 15.5kg

Le tableau ci-dessous donne l’indice de réduction exact du réducteur coaxial Transtecno CMG043 en fonction de l’indice arrondi utilisé sur notre site. De plus si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour le réducteur:



 Si vitesse d’entrée = 1400 tr/min (moteur 4 pôle)
Indice de sélection sur notre site Indice exact

Vitesse de sortie

tr/min

Puissance max

kW

75 72.83 19.2 0.18
100 97.45 14.4 0.18
150 140.81 9.9 0.18
200 225.47 6.2 0.18
250 262.05 5.3 0.18
300 325.79 4.3 0.18
450 427.03 3.3 0.12

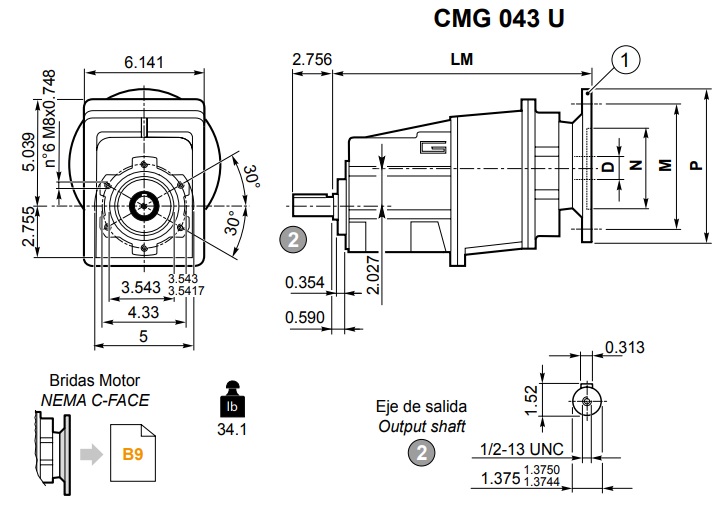

Le plan du réducteur CMG043 est donné ci-dessous:

Pour en savoir plus, vous pouvez consulter notre page sur les réducteurs de vitesse.



Informations complémentaires

Poids 18 kg
Diamètre arbre

35mm

Entrée

063B5

réduction (indice)

i=075, i=100, i=150, i=200, i=250, i=300, i=450

Marque

Transtecno
