Transtecno CMG042F – CMG043F Bride de sortie F200
Transtecno CMG042F – CMG043F bride de sortie en aluminium type F200 pour réducteur coaxial Transtecno. Cette bride s’adapte simplement sur tous les réducteurs Transtecno CMG04. Elle permet d’obtenir un réducteur CMG042/043 avec une bride de sortie F200.
Données techniques:
Pour réducteur: CMG04
Matière aluminium
Diamètre entre trous de fixation (M): 165 mm
Diamètre extérieur (L): 200 mm
Masse (hors emballage): 1.8kg

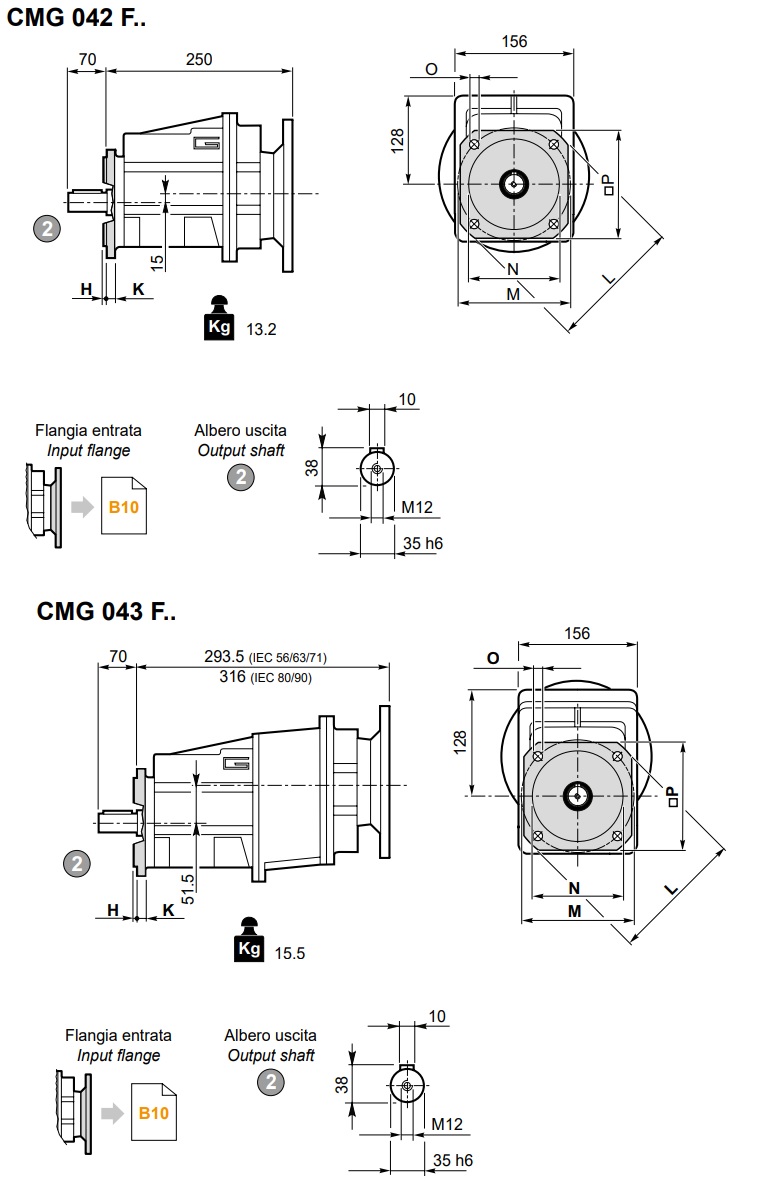

Le plan du réducteur CMG04 F (CMG042 F et CMG043 F) obtenu par l’utilisation de cette bride est donné ci-dessous:
| CMG | H | K | L | M | N | O | P | TYPE |
| 042 043 |
3.5 | 11 | 200 | 165 | 130 | 11 | 165 | F200 |
