Reducteur Transtecno CMG023 U D25 63B5

399,50  HT / 479,40  TTC

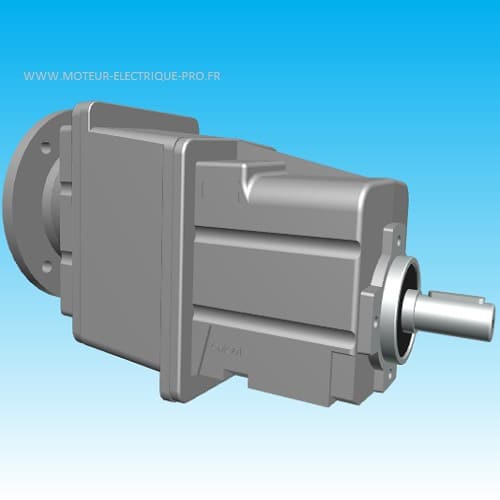

Réducteur CMG023 U D25 63B5 Transtecno

Réducteur CMG023 U D25 63B5 coaxial de marque Transtecno. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre plein de diamètre 25mm. L’ajout d’un train d’engrenage permet d’obtenir des indices de réduction importants. Afin de vous laisser choisir votre mode de montage, nous livrons le réducteur sans patte ni bride de sortie. Cela vous permet de sélectionner vous même la hauteur d’axe ou la bride de sortie souhaitée dans notre boutique. En entrée, il est prévu pour accepter un moteur normalisé à bride B5 type 63 avec un arbre diamètre 11mm. Il permet donc de réaliser un motoréducteur monophasé, triphasé mais aussi un motoréducteur 12V et 24V. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique et peut se monter dans toutes les positions.

Description

Réducteur pour moteur Transtecno CMG023 U D25 63B5

Réducteur pour moteur Transtecno CMG023U 63B5 entrée normalisée type 63B5. Grâce à l’addition d’un train d’engrenages ce réducteur permet d’obtenir des indices de réduction élevés. Il peut se monter dans toutes les positions aussi bien verticales que horizontales grâce à un choix d’accessoires indispensables: pattes et/ou brides de sortie. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé, triphasé, 12 Volts et 24V. Etanche, il est lubrifié à vie par une huile synthétique longue durée.

Ce réducteur de vitesse à engrenage cylindriques utilise des dentures hélicoïdales. Ils est économe en énergie avec un rendement de 94%. De plus, sa technologie permet de réduire le bruit et les niveaux de vibrations.

Exemples d’applications : convoyeur, broyeur, enrouleur – dérouleur, machines agricoles …

Réducteur pour moteur Transtecno CMG023 U D25 63B5 – Données techniques

Marque: Transtecno

Taille réducteur: CMG023

Livré sans pattes (6 hauteurs d’axe 65, 75, 80, 85, 90 et 100 disponibles dans notre rubrique réducteur de vitesse accessoires):

Livré sans bride de sortie (4 diamètres F120, F140, F160 et F200 disponibles dans notre rubrique réducteur de vitesse accessoire) :



Matière: aluminium

Diamètre de sortie arbre plein: 25mm

Bride d’entrée: 63B5 (IEC)

  • Diamètre extérieur : 140mm
  • Diamètre entre trous: 115mm
  • Diamètre de centrage: 95mm
  • Diamètre arbre d’entrée: 11mm

Lubrification à vie: huile synthétique

Le tableau ci-dessous donne l’indice de réduction exact du réducteur coaxial Transtecno CMG013 en fonction de l’indice arrondi utilisé sur notre site. De plus si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour le réducteur:



 Si vitesse d’entrée = 1400 tr/min (moteur 4 pôle)
Indice de sélection sur notre site Indice exact

Vitesse de sortie

tr/min

Puissance max

kW

60 64.01 21.9 0.18
75  76.02 18.4 0.18
90  90.29  15.5  0.18
100  114.46 12.2 0.18
150 135.95 10.3 0.18
200 204.69 6.8 0.18
250 264.84 5.3 0.12
300 307.80 4.5 0.12

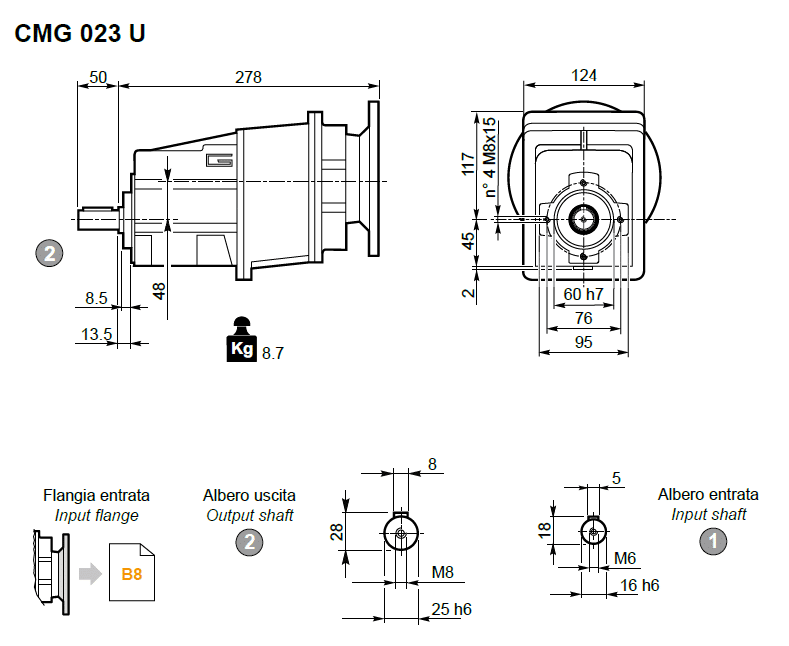

Le plan du réducteur CMG023 est donné ci-dessous:

CMG023 U Transtecno



Pour en savoir plus, vous pouvez consulter notre page sur les réducteurs de vitesse.



Informations complémentaires

Poids 9,4 kg
Diamètre arbre

25mm

Entrée

063B5

réduction (indice)

i=060, i=075, i=090, i=100, i=150, i=200, i=250, i=300

Marque

Transtecno
