Transtecno CMG023F – CMG022F Bride de sortie F160
Transtecno CMG023F – CMG022F Bride de sortie (flasque) en aluminium type F160 pour réducteur coaxial Transtecno. Cette bride s’adapte simplement sur tous les réducteurs Transtecno CMG02. Elle permet d’obtenir un réducteur CMG022/033 avec une bride de sortie F160.
Données techniques:
Pour réducteur: CMG02
Matière aluminium
Diamètre entre trous de fixation (M): 130 mm
Diamètre extérieur (L): 160 mm
Masse (hors emballage): 1.1kg

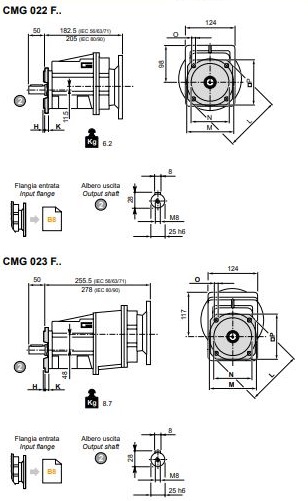

Le plan du réducteur CMG022 F (CMG022 F et CMG023 F) obtenu par l’utilisation de cette bride est donné ci-dessous:
| CMG CMGIS |
H | K | L | M | N | O | P | TYPE |
| 022 023 |
3.5 | 9 | 160 | 130 | 110 | 9 | 126 | F160 |
