Réducteur roue et vis Transtecno CM075 – 80B5

265  HT / 318  TTC

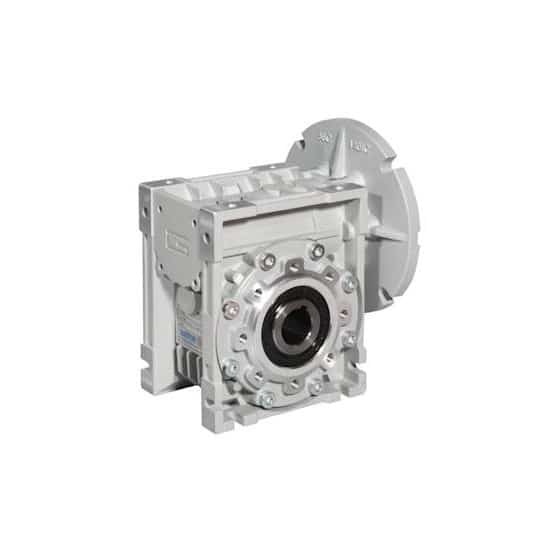

Réducteur Transtecno CM75 80B5 roue et vis

Réducteur  Transtecno CM75 80B5. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre creux de diamètre 28mm. En entrée, il accepte un moteur normalisé à bride B5 type 80 avec un arbre diamètre 19mm. Il permet donc de réaliser un motoréducteur monophasé, triphasé mais aussi un motoréducteur 12V et 24V. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction. Existe aussi en version 80B14.

Effacer

Description

Réducteur  de vitesse CM75 80B5 roue et vis Transtecno



Réducteur de vitesse CM75 pour moteur normalisé type 80B5. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction. Existe aussi en version 80B14.



Données techniques



Marque: Transtecno

Taille réducteur: CM075

Matière: aluminium

Diamètre de sortie arbre creux: 28mm

Bride d’entrée: B5 (IEC)

  • Diamètre extérieur : 200mm
  • Diamètre entre trous: 165mm
  • Diamètre de centrage: 130mm

Diamètre arbre d’entrée: 19mm

Lubrification à vie: huile synthétique

Positions de montage: toutes

Si vos  conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:

  si vitesse d’entrée = 1400 tr/min (moteur 4 pole)
Indice

Vitesse de sortie

tr/min



puissance max

kW

7.5 187 0.75
10 140 0.75
15 93 0.75
20 70 0.75
25 56 0.75
 30 47  0.75
 40  35  0.75
 50  28  0.75
 60 23 0.75
 80 18  0.75
100 14 0.55



 Indice  Rs (%) Rd (%) n1=900  Rd (%) n1=1400 Rd (%) n1=3000
7.5 73 87 89 90
 10  69 85 87 89
15 62 83 84 87
20 59 80 83 85
 25 55 77 80 84
30  48 73 77 81
40 43 68 73 78
50 39 64 69 75
 60 36 61 66 72
80 31 55 60 68
100 27 50 56 63



Masse: 9 kg

Accessoires en option:

TCM075SZ: sortie arbre plein simple  (gauche ou droite)

TCM075DZ: sortie arbre plein gauche et droite

TCM075F: bride de sortie F

TCM075TA : bras de réaction



En combinant ce réducteur avec un  moteur électrique vous pouvez constituer simplement votre motoréducteur roue et vis.  De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec  tous les moteurs type 80B5 normalisé.

Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.



Les dimension du réducteur CM075U c’est à dire sans accessoire sont données ci-dessous:



CM075U Transtecno

Informations complémentaires

Poids 10 kg
entrée

080B5

réduction (indice)

i=007, i=010, i=015, i=020, i=025, i=030, i=040, i=050, i=060, i=080, i=100

sortie (diamètre arbre)

28mm
