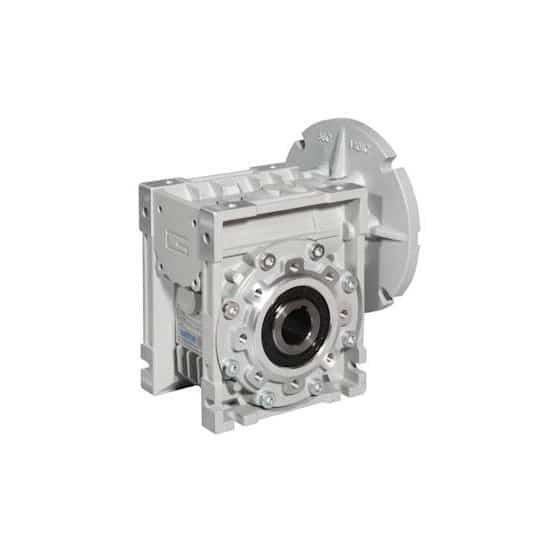

Réducteur roue et vis Transtecno CM075 – 90B5

344,29  HT / 413,15  TTC

Réducteur CM75 90B5 Transtecno roue et vis

Réducteur CM75 90B5 de marque Transtecno. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre creux de diamètre 28mm. En entrée, il accepte un moteur normalisé à bride B14 type 90 avec un arbre diamètre 24mm. Il permet donc de réaliser un motoréducteur monophasé ou triphasé. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction. Existe aussi en version 90B14.

Description

Réducteur  CM075 90B5 Transtecno



Réducteur CM075 Transtecno pour moteur normalisé type 90B5. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction. Existe aussi en version 90B14.



Données techniques



Marque: Transtecno

Taille réducteur: CM075

Matière: aluminium

Diamètre de sortie arbre creux: 28mm

Bride d’entrée: B5 (IEC)

  • Diamètre extérieur : 200mm
  • Diamètre entre trous: 165mm
  • Diamètre de centrage: 130mm

Diamètre arbre d’entrée: 24mm

Lubrification à vie: huile synthétique

Positions de montage: toutes

Si vos  conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:





  si vitesse d’entrée = 1400 tr/min (moteur 4 pôles)
Indice

Vitesse de sortie

tr/min



puissance max

kW

7.5 187 1.5
10 140 1.5
15 93 1.5
20 70 1.5
25 56 1.5
30 47 1.5
40 35 1.5
50 28 1.1



 Indice  Rs (%) Rd (%) n1=900  Rd (%) n1=1400 Rd (%) n1=3000
7.5 73 87 89 90
 10  69 85 87 89
15 62 83 84 87
20 59 80 83 85
 25 55 77 80 84
30  48 73 77 81
40 43 68 73 78
50 39 64 69 75



Masse: 9 kg

Accessoires en option:

TCM075SZ: sortie arbre plein simple  (gauche ou droite)

TCM075DZ: sortie arbre plein gauche et droite

TCM075F: bride de sortie F

TCM075TA : bras de réaction



En combinant ce réducteur avec un  moteur électrique vous pouvez constituer simplement votre motoréducteur roue et vis.  De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec  tous les moteurs type 90B5 normalisé.

Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.

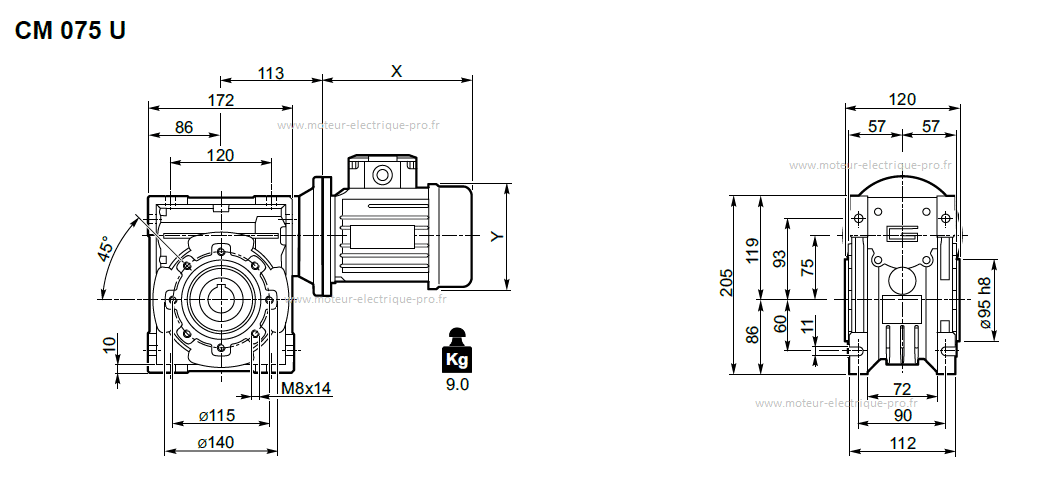

Les dimensions du réducteur CM075U c’est à dire sans accessoire sont données ci-dessous:



CM075U Transtecno

Informations complémentaires

Poids 10 kg
Entrée

090B5

réduction (indice)

i=007, i=010, i=015, i=020, i=025, i=030, i=040, i=050

Diamètre arbre

28mm

Taille (réducteur)

CM075

Marque

Transtecno
