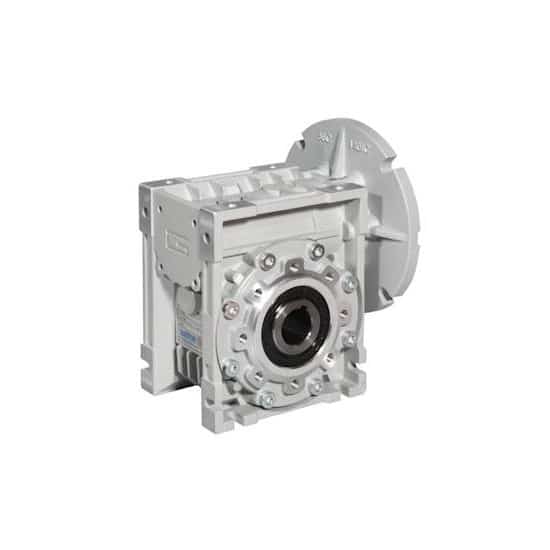

Reducteur roue et vis Transtecno CM063 71B5

175,78  HT / 210,94  TTC

Réducteur  CM63  Transtecno entrée 71B5

Réducteur CM63 Transtecno entrée 71B5. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre creux de diamètre 25mm. En entrée, il accepte un moteur normalisé à bride B5 type 71 avec un arbre diamètre 14mm. Il permet donc de réaliser un motoréducteur monophasé ou triphasé. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez des kits de sortie: brides, arbre plein simple et double et bras de réaction.

Effacer

Description

 Réducteur  de vitesse CM63 entrée 71B5



Réducteur de vitesse CM63 Transtecno entrée 71B5 pour moteur normalisé. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurer sur notre site de nombreux accessoires, bras de réaction, brides de sortie, arbre lent simple et double.



Données techniques



Marque: Transtecno

Taille réducteur: CM063

Matière: aluminium

Diamètre de sortie arbre creux: 25mm

Bride d’entrée: B5 (IEC)

  • Diamètre extérieur : 160mm
  • Diamètre entre trous: 130mm
  • Diamètre de centrage: 110mm

Diamètre arbre d’entrée: 14mm

Lubrification à vie: huile synthétique

Positions de montage: toutes

Si vos  conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:

sa vitesse d’entrée = 1400 tr/min (moteur 4 pole)
Indice

Vitesse de sortie

tr/min



Puissance max

kW

5 280 0.37
7.5 187 0.37
10 140 0.37
15 93 0.37
20 70 0.37
25 56 0.37
30 47 0.37
40 35 0,37
50 28 0,37
60 23 0,37
80 18 0,37
100 14 0,37



Indice Rs (%) Rd (%) n1=900 Rd (%) n1=1400 Rd (%) n1=3000
5 73 89 90 91
7.5 71 86 88 90
10 67 84 86 88
15 60 81 84 86
20 55 78 81 84
25 51 75 78 83
30 45 70 75 79
40 40 65 70 76
50 36 61 66 73
60 33 58 63 70
80 28 52 57 65
100 24 47 52 60



Masse: 6.2 kg



Accessoires en option:

TCM063SZ: sortie arbre plein simple  (gauche ou droite)

TCM063DZ: sortie arbre plein gauche et droite

TCM063F: bride de sortie F

TCM063FB: bride de sortie FB

TCM063FL: bride de sortie FL

TCM063TA : bras de réaction



En combinant ce réducteur avec un  moteur électrique vous pouvez constituer simplement votre motoréducteur. De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec tous les moteurs type 71B5. Cependant nous attirons votre attentions sur le fait que la durée de vie d’une réducteur dépend du moteur utilisé et des conditions d’utilisation sur l’installation. Nous vous invitons à consulter la documentation du constructeur avant d’acheter le produit.



Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.



Les dimensions du réducteur CM063U c’est à dire sans accessoires sont données ci-dessous:



CM063U Transtecno

Informations complémentaires

Poids 7.2 kg
sortie (diamètre arbre)

25mm

réduction (indice)

i=005, i=007, i=010, i=015, i=020, i=025, i=030, i=040, i=050, i=060, i=080, i=100

entrée

071B5
