Reducteur roue et vis Transtecno CM063 80B5

175,78  HT / 210,94  TTC

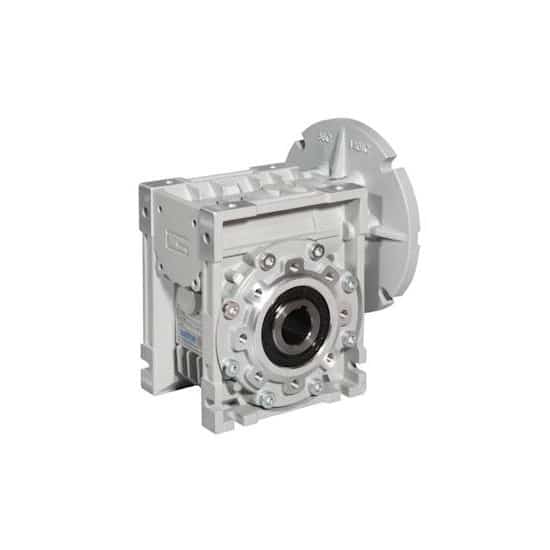

Réducteur de vitesse Transtecno CM63  80B5 roue et vis

Réducteur de vitesse Transtecno CM63  80B5 roue et vis . Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre creux de diamètre 25mm. En entrée, il accepte un moteur normalisé à bride B5 type 80 avec un arbre diamètre 19mm. Il permet donc de réaliser un motoréducteur monophasé ou triphasé . Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site des kits de sortie: brides, arbre plein simple et double et bras de réaction.

Effacer

Description

Réducteur roue et vis CM63 80B5 Transtecno



Réducteur roue et vis CM63  80B5 roue et vis pour moteur normalisé type 80B5. En le combinant un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes le positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction.



Données techniques



Marque: Transtecno

Taille réducteur: CM063

Matière: aluminium

Diamètre de sortie arbre creux: 25mm

Bride d’entrée: B5 (IEC)

  • Diamètre extérieur : 200mm
  • Diamètre entre trous: 165mm
  • Diamètre de centrage: 130mm

Diamètre arbre d’entrée: 19mm

Lubrification à vie: huile synthétique

Positions de montage: toutes

Si vos  conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:



si vitesse d’entrée = 1400 tr/min (moteur 4 pole)
Indice

Vitesse de sortie

tr/min



Puissance max

kW

5 280 0.75
7.5 187 0.75
10 140 0.75
15 93 0,75
20 70 0,75
25 56 0,75
30 47 0,75
40 35 0,75
50 28 0,75
60 23 0,55



Indice Rs (%) Rd (%) n1=900 Rd (%) n1=1400 Rd (%) n1=3000
5 73 89 90 91
7.5 71 86 88 90
10 67 84 86 88
15 60 81 84 86
20 55 78 81 84
25 51 75 78 83
30 45 70 75 79
40 40 65 70 76
50 36 61 66 73
60 33 58 63 70



Masse: 6.2 kg



Accessoires en option:

TCM063SZ: sortie arbre plein simple  (gauche ou droite)

TCM063DZ: sortie arbre plein gauche et droite

TCM063F: bride de sortie F

TCM063FB: bride de sortie FB

TCM063FL: bride de sortie FL

TCM063TA : bras de réaction



En combinant ce réducteur avec un  moteurs électrique 80B5 vous pouvez constituer simplement votre motoréducteur roue et vis. Si vous avez déjà votre moteur électrique, ce réducteur est compatible avec tous les moteurs type 80B5 normalisé. Cependant nous attirons votre attentions sur le fait que la durée de vie d’une réducteur dépend du moteur utilisé et des conditions d’utilisation sur l’installation. Nous vous invitons à consulter la documentation du constructeur avant d’acheter le produit.



Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.



Les dimensions du réducteur CM063U c’est à dire sans accessoire sont données ci-dessous:



CM063U Transtecno

Informations complémentaires

Poids 7.2 kg
sortie (diamètre arbre)

25mm

réduction (indice)

i=005, i=007, i=010, i=015, i=020, i=025, i=030, i=040, i=050, i=060

entrée

080B5
