Reducteur Transtecno CMG002 U D20 56B5

239,50  HT / 287,40  TTC

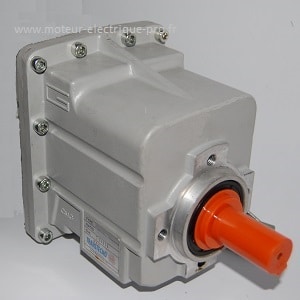

Réducteur CMG002 U D20 56B5 Transtecno

Réducteur CMG002 U D20 56B5 coaxial de marque Transtecno. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre plein de diamètre 20mm. Afin de vous laisser choisir votre mode de montage, nous livrons le réducteur sans patte ni bride de sortie. Cela vous permet de sélectionner vous même la hauteur d’axe ou la bride de sortie souhaitée dans notre boutique. En entrée, il est prévu pour accepter un moteur normalisé à bride B5 type 56 avec un arbre diamètre 9mm. Il permet donc de réaliser un motoréducteur monophasé, triphasé mais aussi un motoréducteur 12V et 24V. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique et peut se monter dans toutes les positions.

Description

Réducteur CMG 002 U D20 56B5 Transtecno

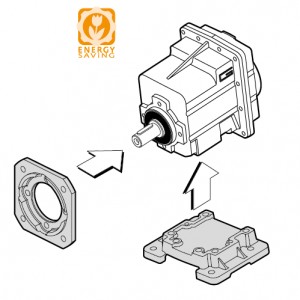

Réducteur CMG 002U 56B5 de marque Transtecno pour moteur normalisé type 56B5. Il peut se monter dans toutes les positions aussi bien verticales que horizontales grâce à un choix d’accessoires indispensables: pattes et/ou brides de sortie. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé, triphasé, 12 Volts et 24V. Etanche, il est lubrifié à vie par une huile synthétique longue durée.

Ce réducteur de vitesse à engrenage cylindriques utilise des dentures hélicoïdales. Il est économe en énergie avec un rendement de 94%. De plus, sa technologie permet de réduire le bruit et les niveaux de vibrations.

Exemples d’applications : convoyeur, broyeur, enrouleur – dérouleur, machines agricoles …

Réducteur CMG 002 U D20 56B5 Transtecno – Données techniques



Marque: Transtecno

Taille réducteur: CMG002

Livré sans pattes (3 hauteurs d’axe 60, 75 et 85 disponibles dans notre rubrique réducteur de vitesse accessoires):

Livré sans bride de sortie (3 diamètres disponibles)

Matière: aluminium

Diamètre de sortie arbre plein: 20mm

Bride d’entrée: 56B5 (IEC)

  • Diamètre extérieur : 120mm
  • Diamètre entre trous: 100mm
  • Diamètre de centrage: 80mm
  • Diamètre arbre d’entrée: 9mm

Lubrification à vie: huile synthétique

Le tableau ci-dessous donne l’indice de réduction exact du réducteur coaxial Transtecno CMG002 en fonction de l’indice arrondi utilisé sur notre site. De plus si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour le réducteur:



 Si vitesse d’entrée = 1400 tr/min (moteur 4 pôle)
Indice de sélection sur notre site Indice exact

Vitesse de sortie

tr/min

Puissance max

kW

5  5.03  279 0.09
7  7.49  187  0.09
10  10.16  138  0.09
15  15.14 92.5 0.09
20  21.58  64.9  0.09
25  25.10  55.8  0.09
30 27.08 51.7 0.09
35 32.49 43.1 0.09
45 44.89 31.2 0.09
50 48.86 28.7 0.09

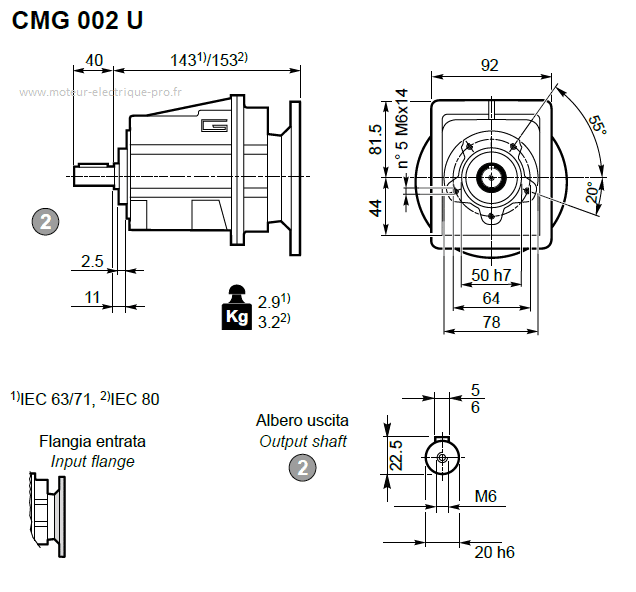

Le plan du réducteur est donné ci-dessous:

Pour en savoir plus, vous pouvez consulter notre page sur les réducteurs de vitesse.



Informations complémentaires

Poids 3,5 kg
Diamètre arbre

20mm

Entrée

056B5

réduction (indice)

i=005, i=007, i=010, i=015, i=020, i=025, i=030, i=035, i=045, i=050

Marque

Transtecno
