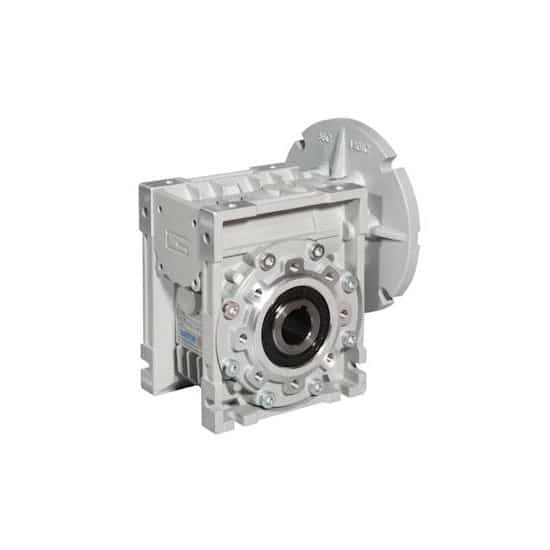

Réducteur roue et vis Transtecno CM075 100/112B14

344,29  HT / 413,15  TTC

Réducteur Transtecno CM 75 100/112B14

Réducteur  roue et vis Transtecno CM 75 100/112B14. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre creux de diamètre 28mm. En entrée, il accepte un moteur normalisé à bride B14 type 100/112 avec un arbre diamètre 28mm. Il permet donc de réaliser un motoréducteur monophasé ou triphasé. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site une bride d’entrée normalisée 100/112B5 pour modifier le réducteur afin qu’il accepte un moteur type 100/112B5. Enfin, vous trouverez aussi des kits de sortie: bride, arbre plein simple et double et bras de réaction.

Description

Réducteur roue et vis Transtecno CM 75 100/112B14



Réducteur roue et vis Transtecno CM 75 100/112b14 pour moteur normalisé type 100/112B14. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site une bride d’entrée normalisée 100/112B5 pour modifier le réducteur afin qu’il accepte un moteur type 100/112B5. Enfin, vous trouverez aussi des kits de sortie: bride, arbre plein simple et double et bras de réaction.



Données techniques



Marque: Transtecno

Taille réducteur: CM075

Matière: aluminium

Diamètre de sortie arbre creux: 28mm

Bride d’entrée: B14 (IEC)

Diamètre extérieur : 160mm

Diamètre entre trous: 130mm

Diamètre de centrage: 110mm

Diamètre arbre d’entrée: 28mm

Lubrification à vie: huile synthétique

Positions de montage: toutes

Si vos  conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:

  sa vitesse d’entrée = 1400 tr/min (moteur 4 pole)
Indice

Vitesse de sortie

tr/min



puissance max

kW

7.5 187 4
10 140 4
15 93 4
20 70 2.2
25 56 2.2
30 47 2.2



 Indice  Rs (%) Rd (%) n1=900  Rd (%) n1=1400 Rd (%) n1=3000
7.5 73 87 89 90
 10  69 85 87 89
15 62 83 84 87
20 59 80 83 85
 25 55 77 80 84
30  48 73 77 81



Masse: 9 kg

Accessoires en option:

TCM075SZ: sortie arbre plein simple  (gauche ou droite)

TCM075DZ: sortie arbre plein gauche et droite

TCM075F: bride de sortie F

TCM075TA : bras de réaction



En combinant ce réducteur avec un  moteur électrique vous pouvez constituer simplement votre motoréducteur roue et vis.  De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec  tous les moteurs type 100/112B14 normalisé.

Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.



Les dimensions du réducteur CM075U c’est à dire sans accessoires sont données ci-dessous:



CM075U Transtecno

Informations complémentaires

Poids 10 kg
Entrée

100 B14, 112 B14

réduction (indice)

i=007, i=010, i=015, i=020, i=025, i=030

Diamètre arbre

28mm

Taille (réducteur)

CM075

Marque

Transtecno
