Description

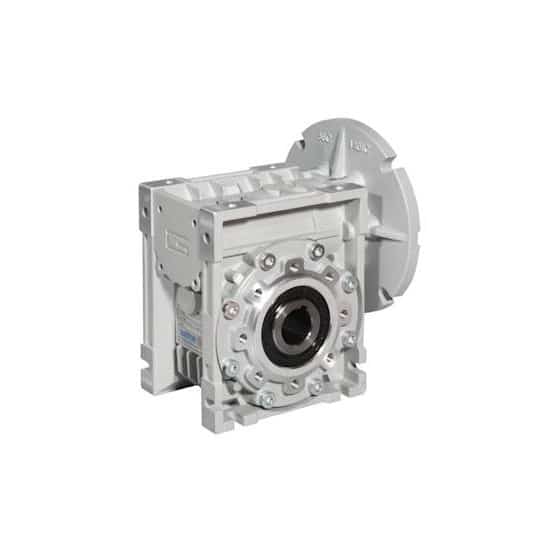

Réducteur CM63 63B5 roue et vis Transtecno
Réducteur CM63 63B5 roue et vis Transtecno pour moteur normalisé type 63B5. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé, triphasé, 12 Volts et 24V. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. Enfin, vous trouverez aussi des kits de sortie: bride, arbre plein simple et double et bras de réaction. Ce reducteur Transtecno cm063 offre d’excellentes performances, vous trouverez les données techniques ci-dessous.
Données techniques
Marque: Transtecno
Taille réducteur: CM063
Matière: aluminium
Diamètre de sortie arbre creux: 25mm
Bride d’entrée: B5 (IEC)
- Diamètre extérieur : 140mm
- Diamètre entre trous: 115mm
- Diamètre de centrage: 95mm
Diamètre arbre d’entrée: 11mm
Lubrification à vie: huile synthétique
Position de montage: toute
Si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:
| si vitesse d’entrée = 1400 tr/min (moteur 4 pole) | ||
| Indice | Vitesse de sortie
tr/min |
Puissance max
kW |
| 40 | 35 | 0.18 |
| 50 | 28 | 0.18 |
| 60 | 23 | 0.18 |
| 80 | 18 | 0.18 |
| 100 | 14 | 0.18 |
| Indice | Rs (%) | Rd (%) n1=900 | Rd (%) n1=1400 | Rd (%) n1=3000 |
| 40 | 40 | 65 | 70 | 76 |
| 50 | 36 | 61 | 66 | 73 |
| 60 | 33 | 58 | 63 | 70 |
| 80 | 28 | 52 | 57 | 65 |
| 100 | 24 | 47 | 52 | 60 |
Masse: 6.2 kg
Accessoires en option:
TCM063SZ: sortie arbre plein simple (gauche ou droite)
TCM063DZ: sortie arbre plein gauche et droite
TCM063F: bride de sortie F
TCM063FB: bride de sortie FB
TCM063FL: bride de sortie FL
TCM063TA : bras de réaction
En combinant ce réducteur CM63 avec un moteur électrique vous pouvez constituer simplement votre motoréducteur. De plus si vous avez déjà votre moteur électrique 63B5 normalisé, ce réducteur est compatible toutes les marques. Il est important de prendre en compte les informations communiquées par le constructeur car la durée de vie d’un réducteur est affectée par la puissance du moteur installé et les conditions de travail de l’ensemble.
Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse. Dans tous les cas, nous vous invitons à consulter la documentation fournie par le constructeur avant de finaliser votre achat.
Les dimensions du réducteur CM063U c’est à dire sans accessoire sont données ci-dessous:
