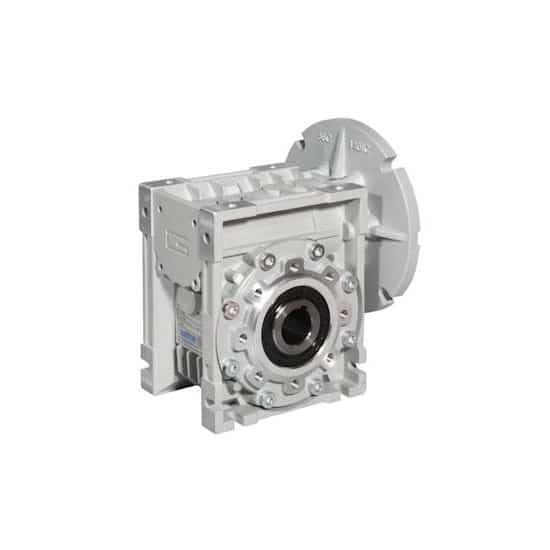

Réducteur CM63 Transtecno entrée 71B14
Réducteur CM63 Transtecno entrée 71B14 pour moteur normalisé. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé, triphasé, 12 Volts et 24V. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site une bride d’entrée normalisée 71B5 pour modifier le réducteur afin qu’il accepte un moteur type 71B5. Enfin, vous trouverez aussi des kits de sortie: bride, arbre plein simple et double et bras de réaction.
Données techniques
Marque: Transtecno
Taille réducteur: CM063
Matière: aluminium
Diamètre de sortie arbre creux: 25mm
Bride d’entrée: B14 (IEC)
- Diamètre extérieur : 105mm
- Diamètre entre trous: 85mm
- Diamètre de centrage: 70mm
Diamètre arbre d’entrée: 14mm
Lubrification à vie: huile synthétique
Positions de montage: toutes
Si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:
| sa vitesse d’entrée = 1400 tr/min (moteur 4 pole) | ||
| Indice |
Vitesse de sortie tr/min |
Puissance max kW |
| 5 | 280 | 0.37 |
| 7.5 | 187 | 0.37 |
| 10 | 140 | 0.37 |
| 15 | 93 | 0.37 |
| 20 | 70 | 0.37 |
| 25 | 56 | 0.37 |
| 30 | 47 | 0.37 |
| 40 | 35 | 0,37 |
| 50 | 28 | 0,37 |
| 60 | 23 | 0,37 |
| 80 | 18 | 0,37 |
| 100 | 14 | 0,37 |
| Indice | Rs (%) | Rd (%) n1=900 | Rd (%) n1=1400 | Rd (%) n1=3000 |
| 5 | 73 | 89 | 90 | 91 |
| 7.5 | 71 | 86 | 88 | 90 |
| 10 | 67 | 84 | 86 | 88 |
| 15 | 60 | 81 | 84 | 86 |
| 20 | 55 | 78 | 81 | 84 |
| 25 | 51 | 75 | 78 | 83 |
| 30 | 45 | 70 | 75 | 79 |
| 40 | 40 | 65 | 70 | 76 |
| 50 | 36 | 61 | 66 | 73 |
| 60 | 33 | 58 | 63 | 70 |
| 80 | 28 | 52 | 57 | 65 |
| 100 | 24 | 47 | 52 | 60 |
Masse: 6.2 kg
Accessoires en option:
TCM063SZ: sortie arbre plein simple (gauche ou droite)
TCM063DZ: sortie arbre plein gauche et droite
TCM063F: bride de sortie F
TCM063FB: bride de sortie FB
TCM063FL: bride de sortie FL
TCM063TA : bras de réaction
En combinant ce réducteur CM63 Transtecno avec un moteur électrique vous pouvez constituer simplement votre motoréducteur. De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec tous les moteurs type 71B14. Cependant nous attirons votre attentions sur le fait que la durée de vie d’une réducteur dépend du moteur utilisé et des conditions d’utilisation sur l’installation. Nous vous invitons à consulter la documentation du constructeur avant d’acheter le produit.
Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.
Les dimensions du réducteur CM063U c’est à dire sans accessoires sont données ci-dessous:
