Potentiomètre pour variateur 5 kΩ

16,50  19,80  TTC

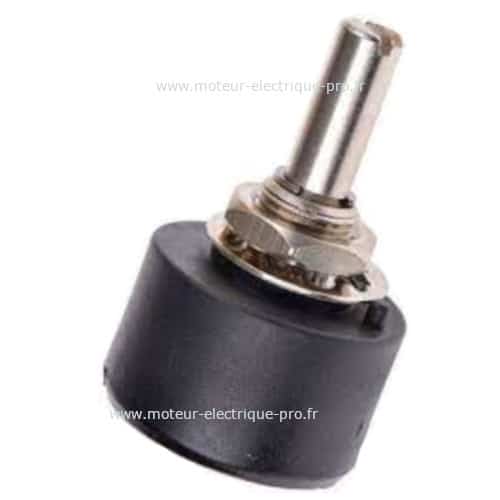

Potentiomètre pour variateur 5kΩ – 10mm

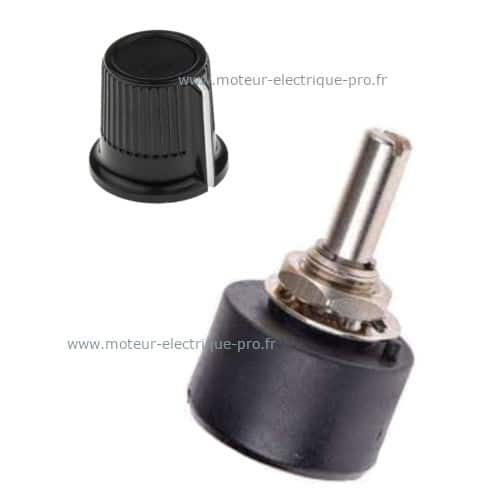

Potentiomètre rotatif pour variateur extrêmement fiable et d’excellente qualité. La valeur de 5kΩ convient parfaitement aux variateurs IMO SD1, LS Electric S100 et M100 mais aussi aux cartes Transtecno PLN 20 et 40. Le potentiomètre est fourni avec un bouton que l’on vient serrer sur l’arbre diamètre 6mm après montage sur le panneau de l’armoire électrique (perçage 10mm).

7 en stock

Description

Potentiomètre pour variateur 5kΩ +/-10%

Potentiomètre rotatif pour variateur extrêmement fiable et d’excellente qualité. La valeur de 5kΩ convient parfaitement aux variateurs IMO SD1, LS Electric S100 et M100 mais aussi aux cartes Transtecno PLN 20 et 40. Pour la plupart des applications l’utilisation d’un potentiomètre 1 tour convient parfaitement aux réglages de la vitesse des moteurs électriques. Ce produit est prévu pour offrir une durée de vie de l’ordre de 150000 tours.

Potentiomètre pour variateur caractéristique

Résistance :  0 à 5kΩ
Tolérance +/- 10%
Construction robuste
Angle de rotation mécanique 285°
Puissance nominale 1 W
Nombre de tours : 1
Montage sur façade par trou traversant (serrage par écrou) – 10mm
Fourni avec un bouton (se monte sur l’arbre 6mm)

Principe de fonctionnement et montage

Le potentiomètre fonctionne comme une résistance variable. Il permet de prélever une tension sur le point milieu dont la valeur et comprise entre 0 et la tension entre les bornes extrêmes du potentiomètre.

Le montage se fait par un trou traversant sur la façade de l’armoire électrique ou d’un boitier. Le potentiomètre et fixe en serrant un écrou. Il est possible d’ajouter un bouton que l’on vient fixer sur la tige et serrer avec une vis pointeau.

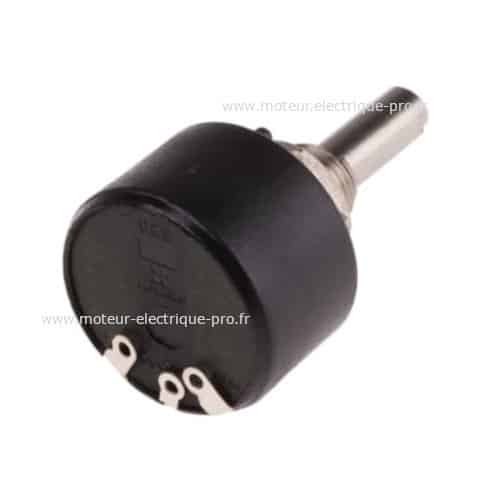

Les connexions sont faites par soudure des fils sur le potentiomètre.

Utilisation du potentiomètre rotatif :

Pour l’utiliser avec un variateur IMO il suffit de connecter la borne 1 du potentiomètre à CM et la borne 3 à la borne +10V du variateur sur le bornier entrées sorties du variateur. Le point milieu sera connecté à A12 et donnera une tension de référence qui sera utilisée comme consigne par le variateur. Il sera nécessaire de faire le paramétrage pour que le variateur utilise ce signal comme commande.

Pour la carte Transtecno PLN20 et 40 le principe est le même. Les bornes 1 et 3 sont connectée entre GND (1) et V+ (4) et le point milieu donnera la consigne (2)

Nous vous invitons à vous référer aux fiches techniques des produits concernées: Cartes Transtecno, variateurs mono tri et variateurs triphasés.



Informations complémentaires

Poids 0,1 kg
