Moteur électrique triphasé taille réduite 2.2kw 1500 B3 IE1

172,96  207,55  TTC

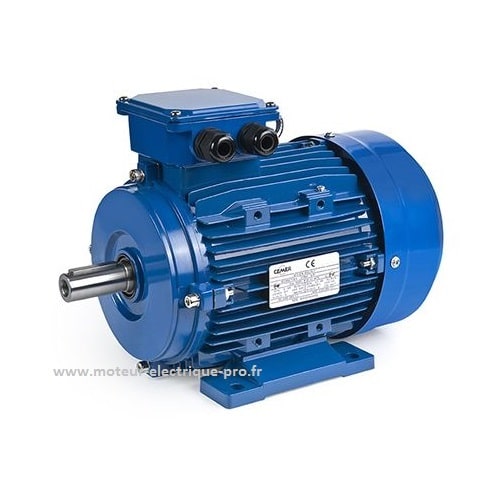

Moteur électrique Cemer 2.2kW 1500 tr/min IE1 triphasé B3 – Taille réduite – Type 90

Moteur électrique triphasé CEMER de série MS d’une puissance de 2.2kw soit 3cv. Il s’agit d’un moteur à hauteur d’axe réduite 4 pôles qui tourne à une vitesse théorique de 1500 tr/min lorsque la fréquence du réseau est de 50Hz. Ce type de moteur est parfois appelé moteur à encombrement progressif ou moteur à puissance augmentée. Doté d’une carcasse en aluminium il offre protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Ses pattes démontables permettent tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur électrique triphasé 230/400V est adapté à l’entraînement nombreux équipements électromécaniques. Exemples d’applications : pompes, machines-outils, convoyeurs, ventilateurs, motoréducteurs, compresseurs…

2 en stock (peut être commandé)

Description

Moteur électrique CEMER 2.2kw 1500 B3 230/400V triphasé IE1 – hauteur d’axe réduite – Type 90

Moteur électrique CEMER 2.2kw 1500 tr/min B3 triphasé de type MS90L2 qui offre une puissance augmentée par rapport à un moteur normalisé. Il s’agit d’un moteur à hauteur d’axe réduite dont le carter et l’arbre correspondent à celui d’un moteur moins puissant. Ce moteur à cage d’écureuil permet donc d’augmenter la puissance d’une machine sans modifier les fixations existantes. Un moteur électrique 4 pôles tourne à une vitesse théorique de 1500 tr/min à 50Hz. Sa carcasse en aluminium offre une protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. De plus, Ses pattes démontables permettent tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur triphasé 230/400V peut être alimenté en triphasé 230V en couplage triangle et 400V en couplage étoile. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER MS-90L2 existe aussi en version à bride B5 ou B14 et avec pattes et bride B34, B35.

Moteur électrique CEMER 2.2kw 1500 type MS-90L2 B3 230/400V IE1 – Données techniques:

Marque: CEMER
Carcasse Aluminium
Type : MS 90L2
Classe de rendement IE1
Moteur triphasé hauteur d’axe 90mm
Fixation B3 (à pattes):
Empattement : A (largeur) 140mm x B (longueur) 125mm
Arbre : Ø = 24 mm x l=50 mm
Puissance: 2.2kW (3cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 1410 tr/min
Nombre de pôles 4
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 83% (charge 100%)
Cos phi= 0.8
Courant nominal 400V 50Hz (A) 4.8
Couple nominal (Cn) = 14.82Nm
Bruit 63dB(A)
Poids 17.6kg
Protection IP55
Couleur peinture: RAL5010 (bleu)

Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.

Attention: moteur à encombrement progressif

Attention ce moteur est plus petit que la taille définie par la norme, si vous recherchez un produit standard, merci de consulter notre sous catégorie moteurs électriques triphasés normalisés. De nombreuses machines utilisent des moteurs à hauteur d’axe réduite pour des raisons de place.  Nous proposons ces produits principalement pour permettre le remplacement lors d’un dépannage. Cependant, pour toutes les nouvelles conceptions nous ne recommandons pas l’utilisation de ce type de moteurs asynchrones plus difficile à trouver sur le marché.

Moteurs électriques CEMER – exemples d’applications:

Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations domestiques. Il est possible d’installer ce moteur CEMER sur réseau 220V domestique grâce à nos variateurs de fréquence pour en savoir plus cliquez ici

Informations complémentaires

Poids 20,6 kg
Dimensions 47 × 40 × 32 cm
Puissance

2.20 KW – 3.00CV

Vitesse (Pôles)

1500 tr/min (4P)

Fixation

B3 (Pattes)

Tension alimentation

380V triphasé, 230-400V triphasé

Diamètre arbre

24mm

Hauteur d'axe

90 mm

Rendement

IE1

Marque

CEMER
