Moteur électrique triphasé taille réduite 11.0 kW 1500 B5 IE3

656,76  788,11  TTC

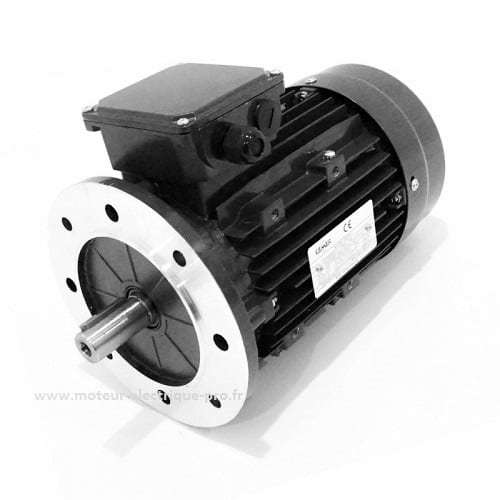

Moteur électrique Cemer 11kW 1500 tr/min IE3 triphasé B5 – Taille réduite – Type 132L2

Moteur électrique triphasé CEMER de série IE3-MS d’une puissance de 11KW soit 15cv. Il s’agit d’un moteur à hauteur d’axe réduite 4 pôles qui tourne à une vitesse théorique de 1500 tr/min lorsque la fréquence du réseau est de 50Hz. Ce type de moteur est parfois appelé moteur à encombrement progressif ou moteur à puissance augmentée. Doté d’une carcasse en aluminium il offre protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Ce moteur asynchrone offre un rendement amélioré et répond aux exigences de la classification IE3. Le montage par la bride B5 à l’avant permet de tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur électrique triphasé 400/690V est adapté à l’entraînement nombreux équipements électromécaniques. Exemples d’applications : pompes, machines-outils, convoyeurs, ventilateurs, motoréducteurs, compresseurs.. Si ce moteur n’est pas en stock vous pouvez le remplacer par le même moteur en version B35, il vous suffira de démonter les pattes.

1 en stock (peut être commandé)

Description

Moteur électrique CEMER 11kw 1500 B5 400/690V triphasé IE3 – hauteur d’axe réduite – Type 132L2

Moteur électrique triphasé CEMER 11kw 1500 tr/min B5 de type IE3-MS132L2 qui offre une puissance augmentée par rapport à un moteur normalisé. Ce moteur asynchrone offre un rendement amélioré et répond aux exigences de la classification IE3. Il s’agit d’un moteur à hauteur d’axe réduite dont le carter et l’arbre correspondent à celui d’un moteur moins puissant. Ce moteur à cage d’écureuil permet donc d’augmenter la puissance d’une machine sans modifier les fixations existantes. Un moteur électrique 4 pôles tourne à une vitesse théorique de 1500 tr/min à 50Hz. Sa carcasse en aluminium offre une protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Le montage par la bride B5 à l’avant permet de tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur triphasé 400/ 690V peut être alimenté en triphasé 400V en couplage triangle. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER MS132L2 4 pôles existe aussi en version à pattes B3, bride B14 et avec pattes et bride B34, B35.

Moteur électrique CEMER 11kw 1500 type MS132L2 B5 400/690V IE3 – Données techniques:

Marque: CEMER
Carcasse Aluminium
Type : MS 132L2
Classe de rendement IE3
Moteur triphasé hauteur d’axe 132mm
Fixation B5 :
Bride FF265: 300 – 265 – 230 mm
Arbre : Ø = 38 mm x l=80 mm
Puissance: 11kW (15cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 1450 tr/min
Nombre de pôles 4
Tension 50Hz 400/690V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 91.4% (charge 100%) – 91.6 (charge 75%) – 91.8 (charge 50%)
Cos phi= 0.85
Courant nominal 400V 50Hz (A) 20.44
Couple nominal (Cn) = 71.58Nm
Bruit 75dB(A)
Poids 71kg
Protection IP55
Couleur peinture: RAL7022 (Gris terre d’ombre)

Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.

Attention: moteur à encombrement progressif

Attention ce moteur est plus petit que la taille définie par la norme, si vous recherchez un produit standard, merci de consulter notre sous catégorie moteurs électriques triphasés normalisés. De nombreuses machines utilisent des moteurs à hauteur d’axe réduite pour des raisons de place.  Nous proposons ces produits principalement pour permettre le remplacement lors d’un dépannage. Cependant, pour toutes les nouvelles conceptions nous ne recommandons pas l’utilisation de ce type de moteurs asynchrones plus difficile à trouver sur le marché.

Moteurs électriques CEMER – exemples d’applications:

Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations domestiques. Il est possible d’utiliser ce moteur CEMER avec un variateur de fréquence.

Informations complémentaires

Poids 74 kg
Puissance

11.0 KW – 15.0CV

Vitesse (Pôles)

1500 tr/min (4P)

Fixation

B5 (Bride)

Tension alimentation

400-690V triphasé, 380V triphasé

Diamètre arbre

38mm

Hauteur d'axe

132 mm

Rendement

IE3

Marque

CEMER
