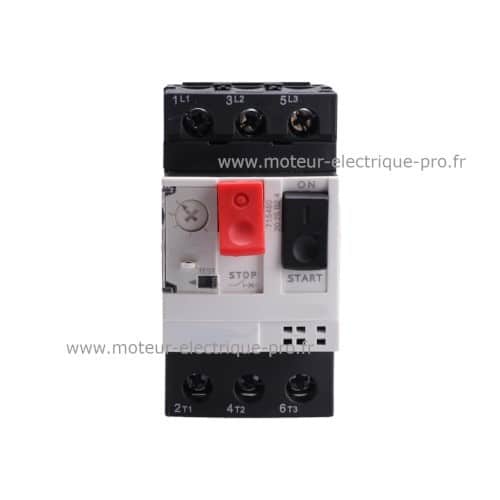

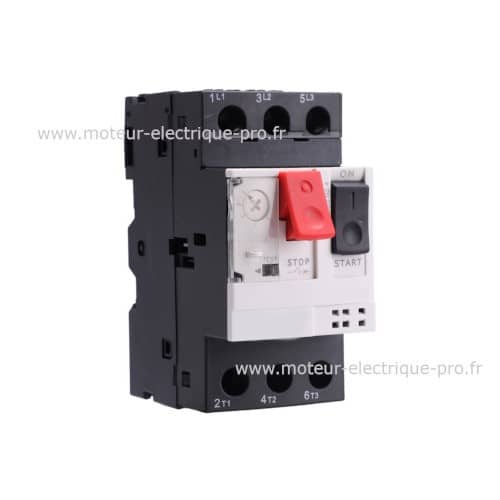

Disjoncteur magnéto thermique GV2ME21 17 à 23A

31,07  37,28  TTC

Disjoncteur magnéto thermique GV2ME21 de 17 à 23A

Disjoncteur magnéto thermique GV2ME21 pour moteurs électriques, motoréducteurs et pompes.  Spécialement conçu pour la protection des moteurs asynchrones ce disjoncteur offre une double protection thermique contre les surcharges et magnétique en cas de court circuits. Produit fiable, compact et simple d’utilisation il trouvera sa place sur toutes les installations.

22 en stock

Description

Disjoncteur magnéto thermique GV2ME21 – 17 à 23A

Disjoncteur magnéto thermique GV2ME21 destiné à la protection des moteurs électriques, motoréducteurs et pompes ayant un courant nominal entre 17 et 23A.  Polyvalent, il pourra servir aussi bien aux applications triphasées 380V que monophasées 220V. Il combine une protection thermique contre les surcharges et magnétique en cas de court circuits. Le produit est compact est simple d’utilisation. Il est prévu pour un montage en coffret sur rail mais nous proposons aussi un boitier de protection en option.

Disjoncteur moteur GV2ME21 caractéristiques:

Produit : Disjoncteur
Type de déclencheur: Thermique – Magnétique
Application : Moteur, Pompe, Motoréducteur
Type de commande: bouton
Fixation : Rail DIN symétrique 35mm pincé
Positions de montage : toutes

Tension de fonctionnement jusqu’à 690V
Fréquence réseau 50 ou 60Hz

Pouvoir de coupure:

  • 100kA à 230VCA 50/60Hz
  • 15kA à 400VCA 50/60Hz
  • 3kA à 690VCA 50/60Hz

Courant nominal In : 23
Ajustement de la protection thermique: 17 à 23A
Courant de déclenchement magnétique: 327A

Couple de serrage: 1.7Nm sur bornier vis à étrier

Largeur 45 mm
Hauteur 89 mm
Profondeur 77 mm

Masse: 0.26kg

Disjoncteur magnéto thermique GV2ME21 – Informations additionnelles

Lors de l’installation d’un moteur il est important de correctement calibrer votre disjoncteur pour une protection optimale. Il faut savoir que pour une même puissance, l’intensité n’est pas identique d’un moteur à l’autre. En effet, le nombre de pôles, le rendement et bien entendu la tension de l’installation impactent sur sa valeur. Pour cette raison, nous préconisons de consulter la fiche technique du moteur si vous l’achetez simultanément avec le disjoncteur. Bien entendu pour un moteur déjà en place, la plaque signalétique permettra de définir le courant nominal.

De façon générale, le disjoncteur est prévu pour être installé dans une armoire existante fermée et verrouillée. Lorsque ce n’est pas possible, il est indispensable de le protéger avec le boitier vendu séparément afin d’éviter les contact directs avec le produit.

Informations complémentaires

Poids 0,5 kg
Intensité

17 à 23A

Type de produit

Protection moteur et pompe
