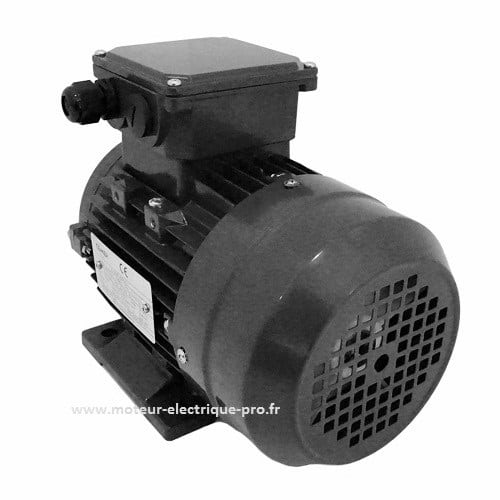

Moteur électrique CEMER 4kw 3000 B34 400/690V triphasé IE3

Ce moteur électrique CEMER triphasé 4kw 3000 de type IE3-MS-112M 2 pôles B34 est normalisé. Il s’agit d’un moteur électrique 2 pôles qui tourne à une vitesse théorique de 3000 tr/min à 50Hz. Ce moteur asynchrone offre un rendement amélioré et répond aux exigences de la classification IE3. Doté d’une carcasse en aluminium il offre protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Ses pattes démontables permettent tourner la boite à bornes de 90° vers la gauche ou la droite et de le transformer en version B14. Ce moteur triphasé 400 /690V peut être alimenté en triphasé 400V en couplage triangle. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER IE3-MS-112M existe aussi en version à pattes B3, à bride B5 ou B14 et avec pattes et bride B35.

Moteur électrique CEMER 4kw 3000 B34 400/690V IE3 – Données techniques:

Marque: CEMER
Carcasse Aluminium
Type : IE3-MS 112M 2
Classe de rendement IE3
Moteur triphasé hauteur d’axe 112mm
Fixation B34 (à pattes et bride):
Empattement : A (largeur) 190mm x B (longueur) 140mm

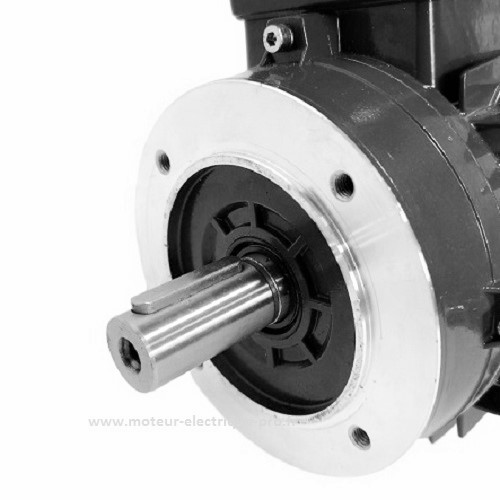

Bride FT130: 160 – 130 – 110 mm
Fixation B14 (à bride)
Bride FT130: 160 – 130 – 110 mm
Arbre : Ø = 28 mm x l=60 mm
Puissance: 4kW (5.5cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 2880 tr/min
Nombre de pôles 2
Mode de fonctionnement S1 (Utilisation continue)
Tension 50Hz 400/690 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 88.1% (charge 100%) – 88.3% (charge 75%) – 87.2% (charge 50%)
Cos phi= 0.86
Courant nominal 400V 50Hz (A) 7.65
Couple nominal (Cn) = 13.19Nm
Bruit 77 dB(A)
Poids 34.4kg
Protection IP55
Couleur peinture: RAL7022 (Gris terre d’ombre)

Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.

Moteurs électriques CEMER – exemples d’applications:

Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations industrielles.  Il est possible d’utiliser ce moteur avec un variateur de fréquence.
