Description

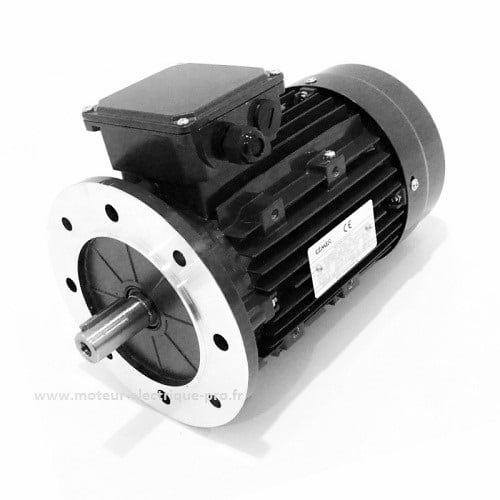

Moteur électrique CEMER 4kw 1500 B5 400/690V triphasé IE3
Ce moteur électrique CEMER triphasé 4kw 1500 de type MS 112M 4 pôles B5 est normalisé. Il s’agit d’un moteur électrique 4 pôles qui tourne à une vitesse théorique de 1500 tr/min à 50Hz. Ce moteur asynchrone offre un rendement amélioré et répond aux exigences de la classification IE3. Doté d’une carcasse en aluminium il offre protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Le montage par la bride avant permet de tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur triphasé 400 /690V peut être alimenté en triphasé 400V en couplage triangle. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER 112M existe aussi en version à pattes B3, à bride B14 et avec pattes et bride B34 – B35.
Moteur électrique CEMER 4kw 1500 B5 400/690V IE3 – Données techniques:
Marque: CEMER
Carcasse Aluminium
Type : IE3-MS 112M 4
Classe de rendement IE3
Moteur triphasé hauteur d’axe 112mm

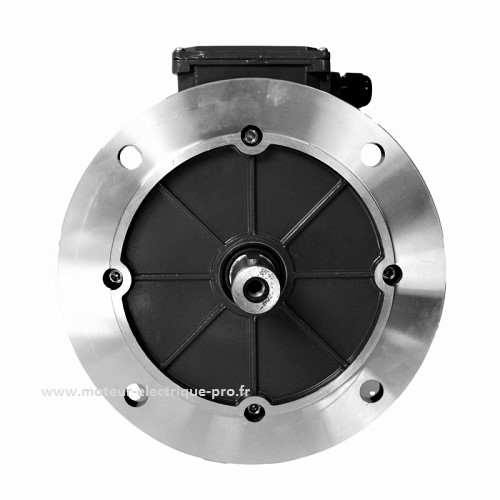

Fixation B5 (à bride)
Bride FF215: 250 – 215 – 180 mm
Arbre : Ø = 28 mm x l=60 mm
Puissance: 4kW (5.5cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 1430 tr/min
Nombre de pôles 4
Mode de fonctionnement S1 (Utilisation continue)
Tension 50Hz 400/690V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 88.1% (charge 100%) – 88.3% (charge 75%) – 88.4% (charge 50%)
Cos phi= 0.82
Courant nominal 400V 50Hz (A) 8.02
Couple nominal (Cn) = 26.57 Nm
Bruit 65 dB(A)
Poids 37.8kg
Protection IP55
Couleur peinture: RAL7022 (Gris terre d’ombre)
Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.
Moteurs électriques CEMER – exemples d’applications:
Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations industrielles. Il est possible d’utiliser ce moteur avec un variateur de fréquence.
