Moteur électrique triphasé 0.75 kW 3000 tr/min 380V B34/B14 IE3

132  158,40  TTC

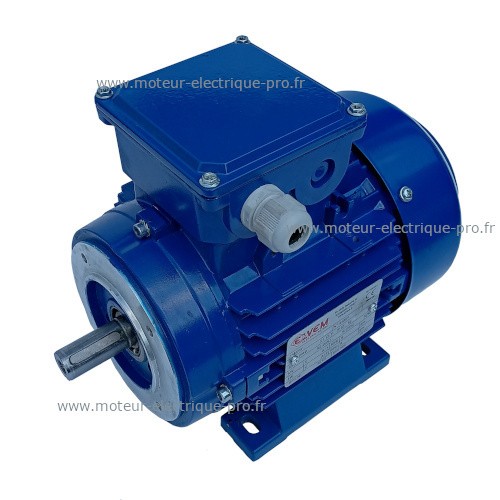

Moteur électrique ELVEM 0.75kW 3000 tr/min IE3 triphasé B34

La qualité et la fiabilité de ce moteur lui permettent de s’adapter à tous les environnements industriels et agricoles. Ses pattes démontables permettent de l’utiliser indifféremment en B34 ou en B14 et d’orienter la boîte à borne. Exemples d’applications : pompes, machines-outils, convoyeurs, ventilateurs, motoréducteurs, compresseurs… Moteur IP55 de classe S1 pour utilisation continue.

2 en stock

Description

Moteur 0.75kW 3000 tr/min IE3 (1.00 cv, 2 pôles) 230/400V fixation à pattes et/ou bride à trous taraudés B34/B14

Moteur à cage d’écureuil IP55 (norme CEI) de construction robuste répondant aux besoins des clients industriels et agricoles les plus exigeants. Ce moteur à très haut rendement énergétique est doté d’une carcasse aluminium avec boîte à borne orientale. Le rotor est monté sur des roulements de marques renommées comme SKF, FAG ou NSK. Ce moteur électrique triphasé 0.75kW 3000 est livré avec son presse étoupe monté et sa clavette.  Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Cette version à pattes et à bride se transforme aisément en moteur à bride B14 en démontant les pattes amovibles.

Existe aussi en version à pattes B3, à bride B14 et B5 et avec pattes et bride B35.

Moteur 0.75kW 3000 tr/min IE3 (1.00 cv, 2 pôles) 230/400V – Données techniques:

Marque: ELVEM
Carcasse Aluminium
Type : 6T3 80A2 (Classe de rendement IE3)
Moteur triphasé hauteur d’axe 80mm
Fixation B34 (à pattes et bride):
Empattement : A (largeur) 125mm x B (longueur) 100mm
Bride FT100: 80 – 100 – 120 mm
Fixation B14 : (démontage des pattes par vos soins)
Bride FT100: 80 – 100 – 120 mm
Arbre : Ø = 19 mm x l=40 mm
Puissance: 0.75 kW (1.00 cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 2890 tr/min
Nombre de pôles 2
Mode de fonctionnement S1 (Utilisation continue)
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 80.7 % (charge 100%) – 80.3 (charge 75%) – 77.2 (charge 50%)
Cos phi= 0.81
Courant nominal 400V 50Hz (A) 1.66
Courant rotor bloqué (Is) à 400V = 7.4 x In
Couple nominal (Cn) = 2.48Nm
Couple rotor bloqué (Cs) = 3.1x Cn
Couple max (Cmax) = 3.2xCn
Poids: 8.9 kg
Protection IP55
Couleur peinture: RAL5010 (bleu)

Les côtes principales du moteur sont disponibles en cliquant sur le lien suivant: dimensions principales moteurs ELVEM série 6T3. Pour cela il faut se référer à la ligne taille 80 et aux colonnes B3 et B14 du tableau.

Des informations complémentaires concernant ce moteur électrique ELVEM  6T3 80A2 sont consultables via le lien suivant: caractéristiques techniques générales. Ce document couvre les caractéristiques générales, les tolérances, le bruit, l’effort radial et axial admissible, les conditions de fonctionnement mais aussi les matériaux et les composants utilisés pour fabriquer le moteur.

Pour en savoir plus sur les moteurs électriques vous pouvez consulter la rubrique infos techniques.

Informations complémentaires

Poids 12,00 kg
Puissance

0.75 KW – 750W – 1.00CV

Vitesse (Pôles)

3000 tr/min (2P)

Fixation

B34 (Pattes/Bride), B14 (Bride)

Tension alimentation

380V triphasé, 230-400V triphasé

Diamètre arbre

19mm

Hauteur d'axe

80 mm

Rendement

IE3
