Description

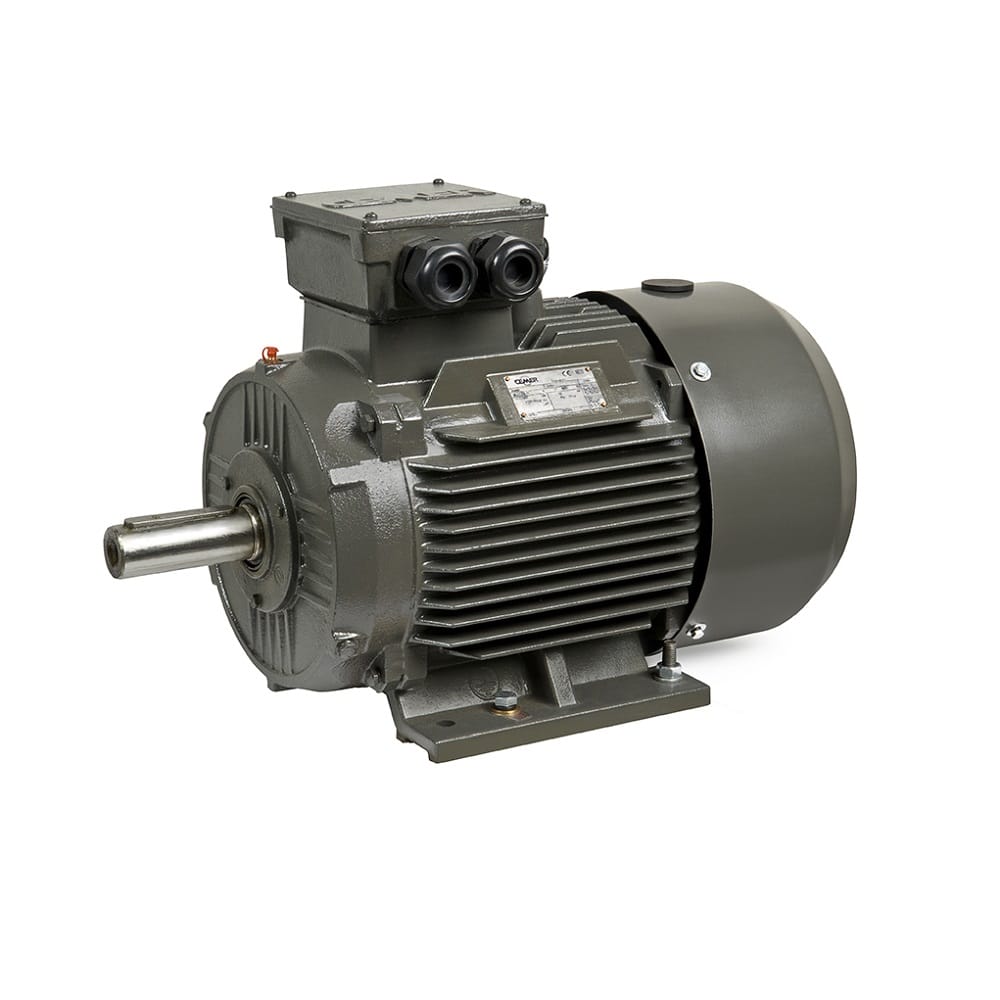

Moteur électrique CEMER 30kw 1500 B3 400/690V triphasé IE3 – Fonte
Ce moteur électrique triphasé CEMER 30kw 1500 de type IE3-EG200L 4 pôles B3 est normalisé. Il s’agit d’un moteur électrique 4 pôles qui tourne à une vitesse théorique de 1500 tr/min à 50Hz. Ce moteur asynchrone offre un rendement amélioré et répond aux exigences de la classification IE3. Doté d’une carcasse en fonte il offre protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Ses pattes moulées apportent un grande solidité de montage. Ce moteur triphasé 400 /690V peut être alimenté en triphasé 400V en couplage triangle. Le produit est livré complet avec son presse étoupe monté, sa clavette et un dispositif permettant le graissage des roulements. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER IE3-EG200L existe aussi en version à bride B5 et avec pattes et bride B35.
Moteur électrique triphasé CEMER 30kw 1500 B3 400/690V IE3 – Données techniques:
Marque: CEMER
Carcasse Fonte
Type : IE3-EG200L 4
Classe de rendement IE3
Moteur triphasé hauteur d’axe 200mm
Fixation B3
Empattement: A (largeur) 318mm x B (longueur) 305mm
Arbre : Ø = 55mm x l=110mm
Puissance: 30kW (40cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 1475 tr/min
Nombre de pôles 4
Mode de fonctionnement S1 (Utilisation continue)
Tension 50Hz 400/690 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 93.6% (charge 100%) – 93.5% (charge 75%) – 92.4% (charge 50%)
Cos phi= 0.86
Courant nominal 400V 50Hz (A) 53,8
Couple nominal (Cn) = 194,2Nm
Bruit 75dB(A)
Poids 320kg
Protection IP55
Couleur peinture: RAL7022 (Gris terre d’ombre)
Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.
Moteurs électriques CEMER – exemples d’applications:
Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations industrielles. Il est possible d’utiliser ce moteur avec un variateur de fréquence.
