Description

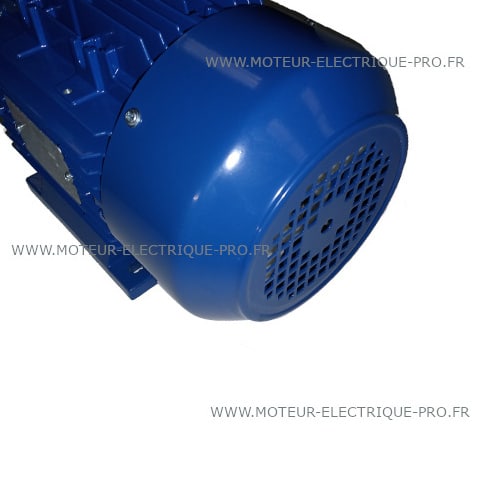

Moteur 380V triphasé IE3 0.75 kW (1.00 hp) 3000 tr/min 400V fixation à pattes B3
Moteur à cage d’écureuil IP55 (norme CEI) de construction robuste répondant aux besoins des clients industriels et agricoles les plus exigeants. Ce moteur à très haut rendement énergétique est doté d’une carcasse aluminium avec boîte à borne orientale. Le rotor est monté sur des roulements de marques renommées comme SKF, FAG ou NSK. Ce moteur 380V triphasé est livré avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence.
Existe aussi en version à bride B5 ou B14 et avec pattes et bride B35 et B34.
Moteur 380V triphasé IE3 0.75 kW (1.00 hp) 3000 tr/min 400V – Données techniques:
Marque: ELVEM
Carcasse Aluminium
Type : 6T3 80A2 (Classe de rendement IE3)
Moteur triphasé hauteur d’axe 80mm
Fixation B3 (à pattes)
Empattement: A (largeur) 125mm x B (longueur) 100mm

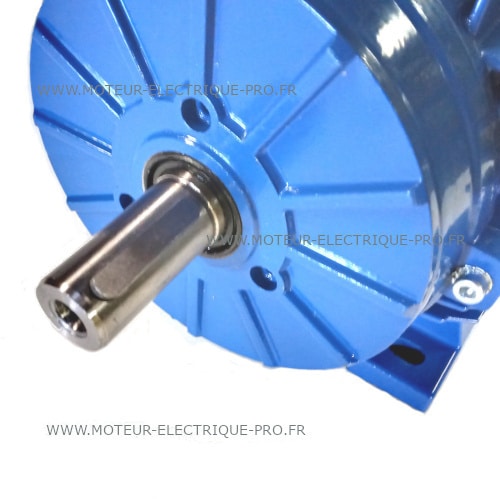

Arbre : Ø = 19 mm x l=40 mm
Puissance: 0.75 kW (1.00 cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 2890 tr/min
Nombre de pôles 2
Mode de fonctionnement S1 (Utilisation continue)
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 80.7 % (charge 100%) – 80.3 (charge 75%) – 77.2 (charge 50%)
Cos phi= 0.81
Courant nominal 400V 50Hz (A) 1.66
Courant rotor bloqué (Is) à 400V = 7.4 x In
Couple nominal (Cn) = 2.48Nm
Couple rotor bloqué (Cs) = 3.1x Cn
Couple max (Cmax) = 3.2xCn
Poids: 8.9 kg
Protection IP55
Couleur peinture: RAL5010 (bleu)
Les côtes principales du moteur sont disponibles en cliquant sur le lien suivant: dimensions principales moteurs ELVEM série 6T3. Pour cela il faut se référer à la ligne taille 80 et aux colonnes B3 du tableau.
Des informations complémentaires concernant ce moteur électrique ELVEM 6T3 80A2 sont consultables via le lien suivant: caractéristiques techniques générales. Ce document couvre les caractéristiques générales, les tolérances, le bruit, l’effort radial et axial admissible, les conditions de fonctionnement mais aussi les matériaux et les composants utilisés pour fabriquer le moteur.
Pour en savoir plus sur les moteurs électriques vous pouvez consulter la rubrique infos techniques.
