Description
CMG012F – CMG013F Transtecno bride de sortie F120
CMG012F – CMG013F Transtecno bride de sortie (flasque) en aluminium pour réducteur coaxial Transtecno. Cette bride s’adapte simplement sur tous les réducteurs Transtecno CMG01. Elle permet d’obtenir un réducteur CMG012/013 avec une bride de sortie F120.
Données techniques:
Pour réducteur: CMG01
Matière aluminium
Diamètre entre trous de fixation (M): 100 mm
Diamètre extérieur (L): 120 mm
Masse (hors emballage): 0.5kg

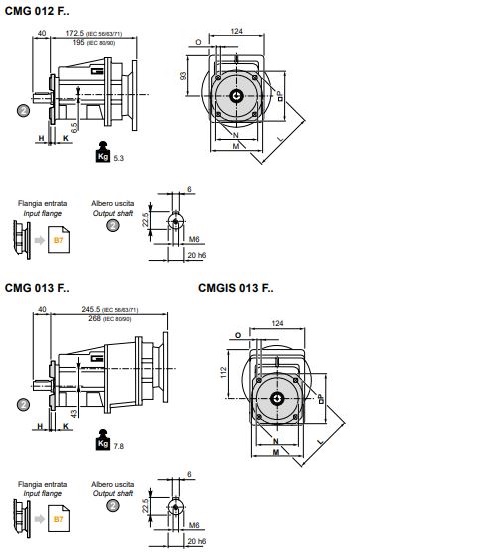

Le plan du réducteur CMG012 F (CMG012 F et CMG013 F) obtenu par l’utilisation de cette bride est donné ci-dessous:
| CMG CMGIS |
H | K | L | M | N | O | P | TYPE |
| 012 013 |
3 | 9 | 120 | 100 | 80 | 9 | 106 | F120 |
