Pattes réducteur CMG01-CMG02 / H075
Ces pattes pour réducteur CMG01-CMG02 / H075 s’adaptent aux réducteurs coaxiaux Transtecno CMG01 et CMG02. Elle sont compatibles avec les CMG012, CMG013, CMG022 et CMG023. Elle permettent d’obtenir un réducteur CMG avec une hauteur d’axe de 75mm. Existe aussi en version H65, H80, H85, H90 et H100. Vous trouverez nos réducteur coaxiaux en cliquant ici.
Données techniques:
Marque: Transtecno
Pour réducteur gamme aluminium: CMG012, CMG013, CMG022 et CMG023.
Matière : fonte acier
Empattement largeur (U): 110mm
Empattement longueur (Q): 80 mm
Hauteur d’axe obtenue: 75 mm
Montage simplifié par utilisation de détrompeur
Masse (hors emballage): 1.0 kg
Le plan du réducteur CMG01 H (CMG012H ou CMG013H) obtenu par l’utilisation de ces pieds est donné ci-dessous:
| CMG012 CMG013 |
P | Q | R | S | U | V | X | Z |
| H75 | 18 | 80 | 118 | 9 | 110 | 12 | 75 | 140 |

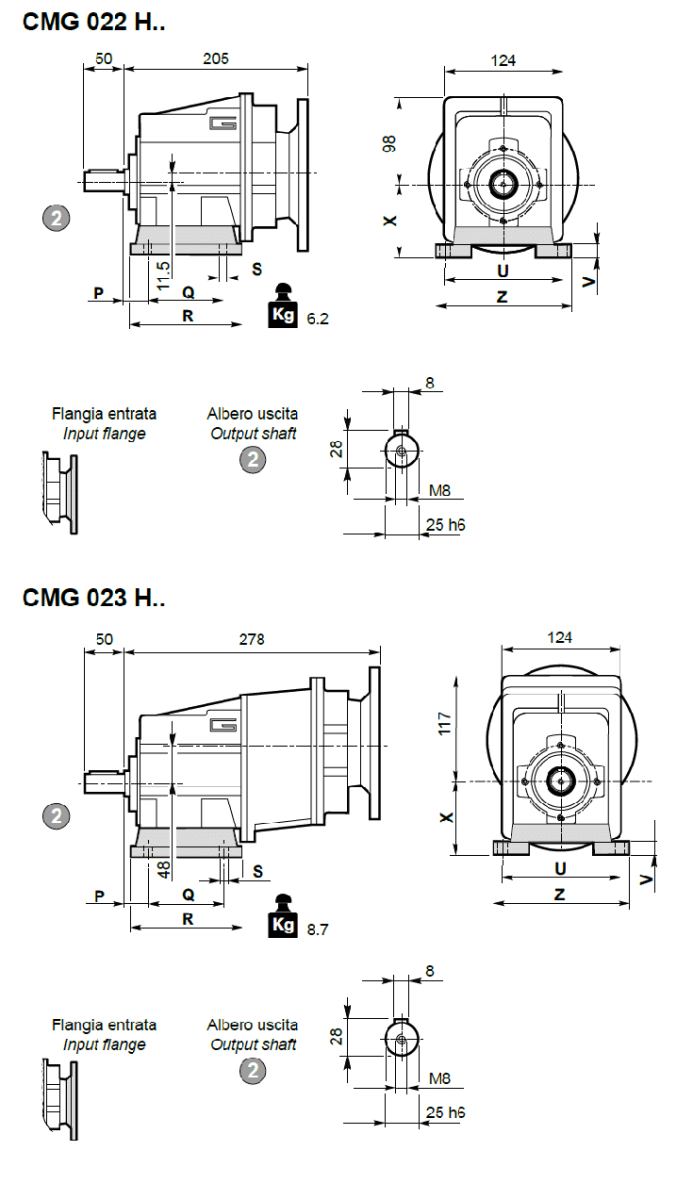

Le plan du réducteur CMG02 H (CMG022H ou CMG023H) obtenu par l’utilisation de ces pieds est donné ci-dessous:
| CMG022 CMG023 |
P | Q | R | S | U | V | X | Z |
| H75 | 18 | 80 | 118 | 9 | 110 | 12 | 75 | 140 |
