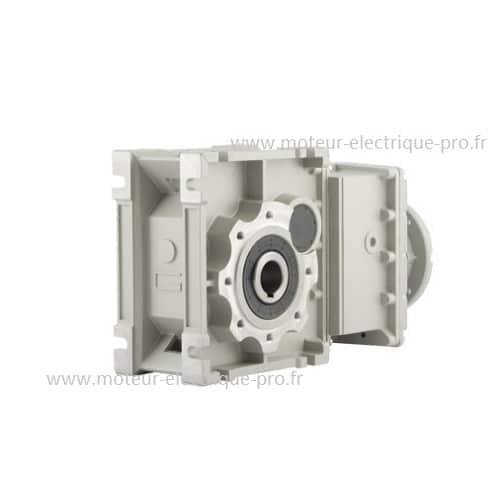

Réducteur Transtecno CMB633 U D25 63B14

659,90  HT / 791,88  TTC

Réducteur Transtecno CMB633 U D25 63B14

Réducteur orthogonal CMB633 U D25 63B14 de marque Transtecno. Ce réducteur de vitesse orthogonal en aluminium est compact avec en sortie un arbre creux de diamètre 25mm. En entrée, il est prévu pour accepter un moteur normalisé à bride B14 type 63 avec un arbre diamètre 11mm. Il permet donc de réaliser un motoréducteur monophasé, triphasé mais aussi un motoréducteur 12V et 24V. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique et peut se monter dans toutes les positions. Vous pouvez vous procurez en option sur notre site des accessoires : brides de sortie, bras de réaction, arbre plein simple et double. Rapport de réduction disponible de 6.58 à 238.31.

Description

Réducteur orthogonal Transtecno CMB633 U D25 63B14 à couple conique

Réducteur orthogonal Transtecno CMB633 U D25 63B14 pour moteur normalisé type 63B14. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. Vous pouvez vous procurez en option sur notre site des accessoires pour faciliter son montage : brides de sortie, bras de réaction, arbre plein simple et double. Rapport de réduction disponible de 6.58 à 238.31. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé, triphasé, 12 Volts et 24V. Etanche, il est lubrifié à vie par une huile synthétique longue durée.

Ce réducteur de vitesse à couple conique est économe en énergie avec un rendement de 94%. De plus, sa technologie permet de réduire le bruit et les niveaux de vibrations.

Exemples d’applications : convoyeur, broyeur, enrouleur – dérouleur, machines agricoles …

Réducteur orthogonal Transtecno CMB633 U D25 63B14 à couple conique – Données techniques

Marque : Transtecno
Matière : aluminium
Taille réducteur: CMB633
Sortie : arbre creux 25mm
Livré sans accessoire

Bride d’entrée: 63B14 (IEC)

Diamètre extérieur : 90mm
Diamètre entre trous: 75mm
Diamètre de centrage: 60mm
Diamètre arbre d’entrée: 11mm

Lubrification à vie: huile synthétique
Poids hors emballage : 9.5kg

Le tableau ci-dessous donne l’indice de réduction exact du réducteur Transtecno CMB633 en fonction de l’indice arrondi utilisé sur notre site. De plus si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour le réducteur:

Si vitesse d’entrée = 1400 tr/min (moteur 4 pôle)
Indice de sélection sur notre site Indice exact Vitesse de sortie
tr/min
Puissance max
kW
6 6.58 213 0.18
7 7.99 175 0.18
10 9.81 143 0.18
12 12.53 112 0.18
15 15.81 88.6 0.18
18 17.77 78.8 0.18
20 21.56 64.9 0.18
25 26.48 52.9 0.18
30 28.17 49.7 0.18
35 35.92 39.0 0.18
45 47.16 29.7 0.18
55 57.93 24.2 0.18
60 61.63 22 0.18
75 73.96 19.3 0.18
80 78.58 17.8 0.18
90 93.33 15.0 0.18
150 140.52 10.0 0.18
200 211.31 6.6 0.18
250 238.31 5.9 0.12



Pour mieux appréhender les notions relative aux réducteurs de vitesse vous pouvez consulter notre blog.

Informations complémentaires

Poids 13 kg
Taille (réducteur)

CMB633

Diamètre arbre

25mm

Entrée

063B14

réduction (indice)

i=006, i=007, i=010, i=012, i=015, i=018, i=020, i=025, i=030, i=035, i=045, i=055, i=060, i=075, i=080, i=090, i=150, i=200, i=250

Marque

Transtecno
