Description

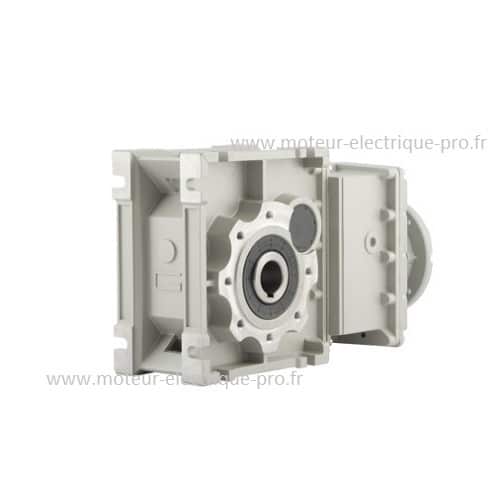

Réducteur Transtecno CMB402 U D18 56B14 à couple conique
Réducteur à couple conique Transtecno CMB402 U D18 56B14 pour moteur normalisé type 56B14. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. Vous pouvez vous procurez en option sur notre site des accessoires pour faciliter son montage : brides de sortie, bras de réaction, arbre plein simple et double. Rapport de réduction disponible de 6.18 à 72.50. En le combinant avec les moteurs de notre boutique il permet de réaliser un motoréducteur monophasé, triphasé, 12 Volts et 24V. Etanche, il est lubrifié à vie par une huile synthétique longue durée.
Ce réducteur de vitesse à couple conique est économe en énergie avec un rendement de 94%. De plus, sa technologie permet de réduire le bruit et les niveaux de vibrations.
Exemples d’applications : convoyeur, broyeur, enrouleur – dérouleur, machines agricoles …
Réducteur Transtecno CMB402 U D18 56B14 à couple conique – Données techniques
Marque : Transtecno
Matière : aluminium
Taille réducteur: CMB402
Sortie : arbre creux 18mm
Livré sans accessoire
Bride d’entrée: 56B14 (IEC)
Diamètre extérieur : 80mm
Diamètre entre trous: 65mm
Diamètre de centrage: 50mm
Diamètre arbre d’entrée: 9mm
Lubrification à vie: huile synthétique
Poids hors emballage : 3.4kg
Le tableau ci-dessous donne l’indice de réduction exact du réducteur Transtecno CMB402 en fonction de l’indice arrondi utilisé sur notre site. De plus si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour le réducteur:
Si vitesse d’entrée = 1400 tr/min (moteur 4 pôle) | |||
Indice de sélection sur notre site | Indice exact | Vitesse de sortie tr/min |
Puissance max kW |
6 | 6.18 | 227 | 0.09 |
7 | 7.49 | 187 | 0.09 |
10 | 9.20 | 152 | 0.09 |
12 | 11.83 | 118 | 0.09 |
15 | 14.83 | 94.4 | 0.09 |
18 | 17.63 | 79.4 | 0.09 |
20 | 22.33 | 62.7 | 0.09 |
25 | 23.91 | 58.6 | 0.09 |
30 | 30.84 | 45.4 | 0.09 |
35 | 35.63 | 39.3 | 0.09 |
45 | 42.75 | 32.7 | 0.09 |
55 | 55.31 | 25.3 | 0.09 |
60 | 59.06 | 23.7 | 0.09 |
65 | 64.29 | 21.8 | 0.09 |
75 | 72.5 | 19.3 | 0.09 |
Pour mieux appréhender les notions relative aux réducteurs de vitesse vous pouvez consulter notre blog.
