Réducteur roue et vis Transtecno CM090 – 71B5

359,90  HT / 431,88  TTC

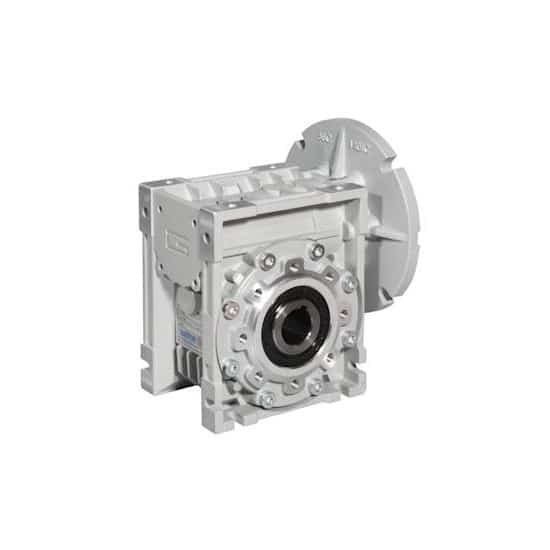

Réducteur Transtecno CM90 71B5 roue et vis

Réducteur  Transtecno CM90 71B5. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre creux de diamètre 35mm. En entrée, il accepte un moteur normalisé à bride B5 type 71 avec un arbre diamètre 14mm. Il permet donc de réaliser un motoréducteur monophasé ou triphasé. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous trouverez sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction.

Effacer

Description

Réducteur  Transtecno CM90 71B5 roue et vis



Réducteur  Transtecno CM90 71B5 pour moteur normalisé type 71B5. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus trouverez des kits de sortie: bride, arbre plein simple et double et bras de réaction.



Données techniques



Marque: Transtecno

Taille réducteur: CM090

Matière: aluminium

Diamètre de sortie arbre creux: 35mm

Bride d’entrée: B5 (IEC)

  • Diamètre extérieur : 160mm
  • Diamètre entre trous: 130mm
  • Diamètre de centrage: 110mm

Diamètre arbre d’entrée: 14mm

Lubrification à vie: huile synthétique

Positions de montage: toutes

Si vos  conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:

  si vitesse d’entrée = 1400 tr/min (moteur 4 pole)
Indice

Vitesse de sortie

tr/min



puissance max

kW

50 28 0.37
60 23 0.37
80 18 0.37
100 14 0.37



 Indice  Rs (%) Rd (%) n1=900  Rd (%) n1=1400 Rd (%) n1=3000
50 42 68 72 78
 60 39 65 69 75
80 34 60 64 71
100 30 55 60 67



Masse: 13 kg (hors emballage)

Accessoires en option:

TCM090SZ: sortie arbre plein simple  (gauche ou droite)

TCM090DZ: sortie arbre plein gauche et droite

TCM090F: bride de sortie F

TCM090TA : bras de réaction



En combinant ce réducteur avec un  moteur électrique vous pouvez constituer simplement votre motoréducteur roue et vis.  De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec  tous les moteurs type 71B5 normalisé.

Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.



Les dimensions du réducteur CM090U c’est à dire sans accessoire sont données ci-dessous:

CM090U Transtecno

Informations complémentaires

Poids 15 kg
entrée

071B5

réduction (indice)

i=050, i=060, i=080, i=100

sortie (diamètre arbre)

35mm
