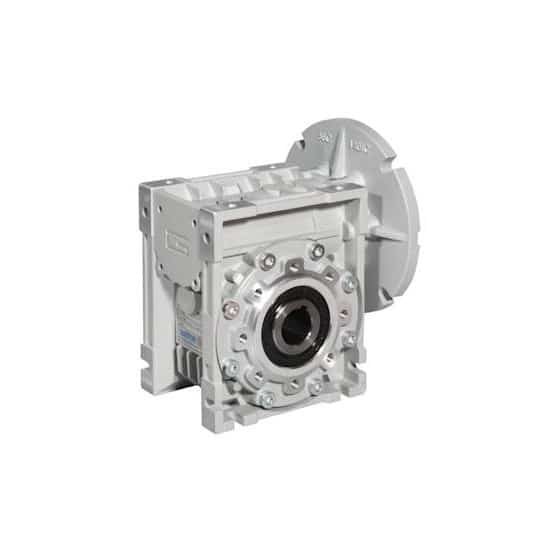

Réducteur roue et vis Transtecno CM075 – 80B14

265  HT / 318  TTC

Réducteur Transtecno CM75 80B14 roue et vis

Réducteur  Transtecno CM75 80B14. Ce réducteur de vitesse en aluminium est compact avec en sortie un arbre creux de diamètre 28mm. En entrée, il accepte un moteur normalisé à bride B14 type 80 avec un arbre diamètre 19mm. Il permet donc de réaliser un motoréducteur monophasé, triphasé mais aussi un motoréducteur 12V et 24V. Ce réducteur mécanique divise la vitesse nominal du moteur par son indice. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site une bride d’entrée normalisée 80B5 pour modifier le réducteur afin qu’il accepte un moteur type 80B5. Enfin, vous trouverez aussi des kits de sortie: bride, arbre plein simple et double et bras de réaction.

Effacer

Description

Réducteur  Transtecno CM75 80B14 roue et vis



Réducteur  Transtecno CM75 80B14 pour moteur normalisé type 80B14. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site une bride d’entrée normalisée 80B5 pour modifier le réducteur afin qu’il accepte un moteur type 80B5. Enfin, vous trouverez aussi des kits de sortie: bride, arbre plein simple et double et bras de réaction.



Données techniques



Marque: Transtecno

Taille réducteur: CM075

Matière: aluminium

Diamètre de sortie arbre creux: 28mm

Bride d’entrée: B14 (IEC)

  • Diamètre extérieur : 120mm
  • Diamètre entre trous: 100mm
  • Diamètre de centrage: 80mm

Diamètre arbre d’entrée: 19mm

Lubrification à vie: huile synthétique

Positions de montage: toutes

Si vos  conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:

  si vitesse d’entrée = 1400 tr/min (moteur 4 pole)
Indice

Vitesse de sortie

tr/min



puissance max

kW

7.5 187 0.75
10 140 0.75
15 93 0.75
20 70 0.75
25 56 0.75
 30 47  0.75
 40  35  0.75
 50  28  0.75
 60 23 0.75
 80 18  0.75
100 14 0.55



 Indice  Rs (%) Rd (%) n1=900  Rd (%) n1=1400 Rd (%) n1=3000
7.5 73 87 89 90
 10  69 85 87 89
15 62 83 84 87
20 59 80 83 85
 25 55 77 80 84
30  48 73 77 81
40 43 68 73 78
50 39 64 69 75
 60 36 61 66 72
80 31 55 60 68
100 27 50 56 63



Masse: 9 kg

Accessoires en option:

TCM075SZ: sortie arbre plein simple  (gauche ou droite)

TCM075DZ: sortie arbre plein gauche et droite

TCM075F: bride de sortie F

TCM075TA : bras de réaction



En combinant ce réducteur avec un  moteur électrique vous pouvez constituer simplement votre motoréducteur roue et vis.  De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec  tous les moteurs type 80B14 normalisé.

Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.



Les dimension du réducteur CM075U c’est à dire sans accessoire sont données ci-dessous:



CM075U Transtecno

Informations complémentaires

Poids 10 kg
entrée

080B14

réduction (indice)

i=007, i=010, i=015, i=020, i=025, i=030, i=040, i=050, i=060, i=080, i=100

sortie (diamètre arbre)

28mm
