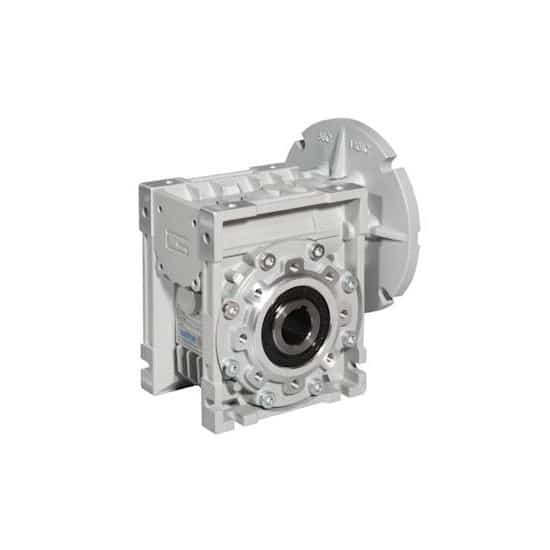

Réducteur CM90 90B5 roue et vis Transtecno
Réducteur CM90 pour moteur normalisé type 90B5. En le combinant avec un moteur électrique il permet de réaliser un motoréducteur monophasé ou triphasé. Etanche, il est lubrifié à vie par une huile synthétique longue durée. Il peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction. Existe aussi en version 90B14.
Données techniques
Marque: Transtecno
Taille réducteur: CM090
Matière: aluminium
Diamètre de sortie arbre creux: 35mm
Bride d’entrée: B5 (IEC)
- Diamètre extérieur : 200mm
- Diamètre entre trous: 165mm
- Diamètre de centrage: 130mm
Diamètre arbre d’entrée: 24mm
Lubrification à vie: huile synthétique
Positions de montage: toutes
Si vos conditions d’utilisation sont favorables (charge uniforme), utilisation journalière de 4h et moins de 4 démarrages par heure nous indiquons pour un moteur normalisé 1400 tr/min la puissance maximum en kW applicable pour les réducteurs CM dans le tableau ci-dessous:
| si vitesse d’entrée = 1400 tr/min (moteur 4 pole) | ||
| Indice |
Vitesse de sortie tr/min |
puissance max kW |
| 7.5 | 187 | 1.5 |
| 10 | 140 | 1.5 |
| 15 | 93 | 1.5 |
| 20 | 70 | 1.5 |
| 25 | 56 | 1.5 |
| 30 | 47 | 1.5 |
| 40 | 35 | 1.5 |
| 50 | 28 | 1.5 |
| 60 | 23 | 1.5 |
| 80 | 18 | 1.1 |
| Indice | Rs (%) | Rd (%) n1=900 | Rd (%) n1=1400 | Rd (%) n1=3000 |
| 7.5 | 74 | 88 | 90 | 91 |
| 10 | 71 | 87 | 88 | 90 |
| 15 | 65 | 84 | 86 | 88 |
| 20 | 61 | 82 | 84 | 86 |
| 25 | 59 | 80 | 83 | 85 |
| 30 | 51 | 76 | 79 | 83 |
| 40 | 46 | 72 | 76 | 80 |
| 50 | 42 | 68 | 72 | 78 |
| 60 | 39 | 65 | 69 | 75 |
| 80 | 34 | 60 | 64 | 71 |
Masse: 13 kg
Accessoires en option:
TCM090SZ: sortie arbre plein simple (gauche ou droite)
TCM090DZ: sortie arbre plein gauche et droite
TCM090F: bride de sortie F
TCM090TA : bras de réaction
En combinant ce réducteur avec un moteur électrique vous pouvez constituer simplement votre motoréducteur roue et vis. De plus si vous avez déjà votre moteur électrique, ce réducteur est compatible avec tous les moteurs type 90B5 normalisé.
Vous trouverez plus d’infos techniques dans notre section sur les réducteurs de vitesse.
Les dimension du réducteur CM090U c’est à dire sans accessoire sont données ci-dessous:
