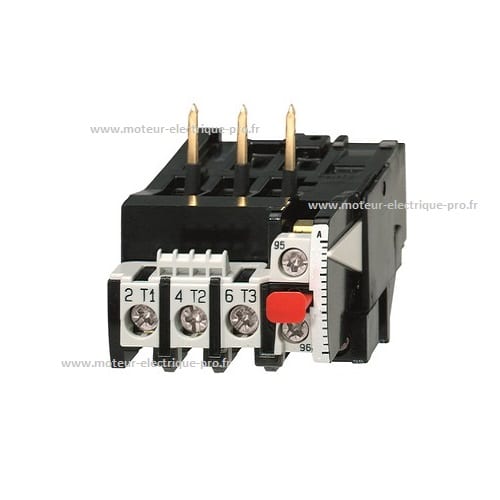

Protection thermique IMO U12/16E1.8MC 1.2 à 1.8A
La protection thermique IMO U12/16E1.8MC est prévue pour des moteurs triphasés ou monophasés dont l’intensité nominale est comprise entre 1.2 et 1.8A. Ce relais thermique se monte impérativement sur un contacteur IMO MC10 à MC18 tel que ceux intégrés aux coffrets de démarrages moteur IMO DOL10230, DOL10400, DOL18230 et DOL18400. Les dimensions sont parfaitement ajustées à ces produits que nous commercialisons aussi. Pour l’installer, il suffit de visser le relais sur le contacteur. Les protections thermiques IMO U12/16E sont certifiés EN 60947
IMO U12/16E1.8MC – caractéristiques techniques:
Réglage de 1.2A à 1.8A.
Réglage par curseur
Bouton de remise en route (reset) à l’avant.
Compatible : contacteurs IMO MC10, MC18
Contact : 1 NO / 1 NC.
Installation : Sous un contacteur par exemple dans un boitier de démarrage IMO DOL
Nombre de pôle : 3 (tétra polaire)
EN 60947.
Protection thermique IMO U12/16E1.8MC – exemples d’utilisations
Avec une plage de 1.2 à 1.8A ce relais thermique pourra assurer la protection du bobinage d’un moteur, motoréducteur ou d’une pompe contre les surcharges et les durs mécaniques. On pourra par exemple, le monter sur le contacteur MC10 d’un boitier de démarrage IMO DOL10230 pour protéger un moteur monophasé 230VAC à usage domestique. De la même façon, en l’intégrant au coffret IMO DOL10400 il assurera la protection d’une charge motrice triphasé 380V sur des applications industrielles. Bien entendu, même si il est compatible avec le contacteur MC18 des DOL18230 et DOL18400, la plage de réglage de la protection thermique IMO U12/16E1.8MC est bien en deçà de 18A. Pour cette raison il y a peu d’intérêt à l’associer avec ces produits sauf en cas d’indisponibilité. Pour conclure la gamme de protection thermique IMO offre une solutions de protection et de démarrage simplifiée pour la majeure partie des moteurs asynchrones que nous vendons en ligne.
