Description
Pedrollo Top floor controller automatisme
Le Pedrollo Top Floor controller permet de faire fonctionner une pompe de la série TOP FLOOR de façon autonome. Il joue le même rôle qu’un flotteur sur un vide-cave classique. Cependant une pompe serpillière capable d’assécher jusqu’à 3mm ne peut pas faire appel à un flotteur conventionnel. Un dispositif spécifique est nécessaire compte tenu du très faible niveau d’eau en fin de cycle de drainage. Ce nouveau contrôleur de niveau pour vide-cave étancheur 2 mm TOP FLOOR est particulièrement efficace et évite à l’utilisateur de rester en observation pendant la durée du fonctionnement de la pompe. Il fonctionne avec la pompe TOP1 Floor, Top2 Floor et Top 2 Floor LA.
Automatisme Pedrollo Pompe Top floor

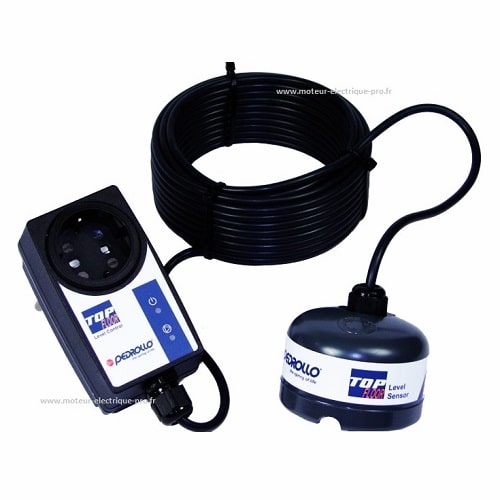

L’ensemble comprend un bloc capteur « détection basse 3 mm » à poser au sol, à côté de la pompe et une prise gigogne normalisée avec un câble de longueur 10 m. L’utilisation du produit est très simple : “plug & play”. Le principe de fonctionnement est le suivant: une électrode dans le capteur permet de contrôler la présence du liquide. Par exemple, la présence d’eau au niveau de la sonde met en route la pompe après un temporisation fixée à 5 secondes. La détection du liquide fonctionne jusqu’à 3mm. Lorsque le niveau du liquide baisse en dessous de l’électrode, la pompe se coupe après 25s. Bien entendu, si le liquide remonte entre temps le relais reste enclenché et la pompe continu son travail. Les temporisation évite de trop solliciter la pompe par des démarrage – arrêt fréquent.
Caractéristiques techniques:
Alimentation : 230V 50/60Hz
Courant max (pompe) : 12A
Résistance électrode 10kOhms
Temporisation de démarrage pompe : 5s
Temporisation avant arrêt : 25s
Tension du câble : 12VAC pour la sécurité de l’utilisateur
Câble : 2GO5 noir 10m
Indicateur de statut LED : vert sous tension / rouge pompe en fonctionnement
Matière du corps de protection du capteur: PVC
Matière du contrôleur : ABS
Indice de protection du capteur: IP68
Indice de protection du contrôleur: IP54
Plage de température de fonctionnement : 0 à 80°C
Classe d’isolation: I
