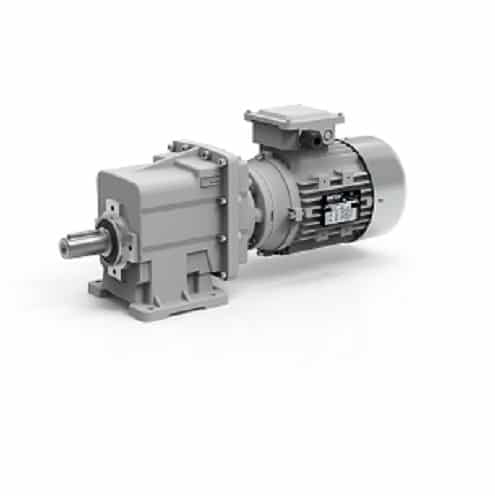

Motoréducteur coaxial Transtecno CMG012 0.37kW 380V triphasé

379,58  HT / 455,50  TTC

Motoréducteur coaxial Transtecno CMG012 0.37kW 380V triphasé



Motoréducteur coaxial Transtecno réalisé par l’assemblage d’un réducteur CMG012 et d’un moteur asynchrone 220/380V triphasé. Six hauteurs d’axe disponibles à sélectionner: H65, H75, H80, H85, H90 et H100.

Diamètre de sortie arbre plein: 20mm

Vitesses de sortie au choix de 28 à 350 tr/min.

Description

Motoréducteur Transtecno CMG012 coaxial 0.37kW 380V triphasé



Motoréducteur Transtecno CMG012 0.37kW 380V triphasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone triphasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F. L’ensemble peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de fréquence.



Données techniques:



Moteur 0.37kw 380V 50Hz triphasé



Réducteur Transtecno CMG012

Diamètre de sortie arbre plein: 20mm

Lubrification à vie: huile synthétique



Couples de sortie et facteur de sûreté selon la vitesse de sortie et l’indice choisi:



Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sûreté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.



 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

350 9 > 3 3.82
280 11 > 3 4.63
233 14 > 3 5.69
187 19 > 3 7.72
140 24 > 3 9.81
112 29 > 3 11.90
93 35 > 3 14.62
80 43 2.8 17.86
70 48 2.5 19.83
56 57 2.1 23.56
47 72 1.7 29.56
35 86 1.4 35.47
31 111 1.1 45.89
28 119 1.0 49.00



Masse totale (hors emballage): 11.6 kg

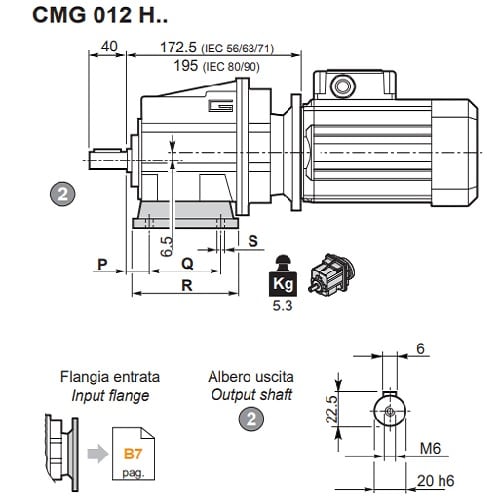

Le plan du réducteur est donné ci-dessous à titre indicatif :

Motoréducteur coaxial Transtecno à pattes CMG012



CMG012 P Q R S U V X Z
H65 20 85 108 9 115 12 65 139
H75 18 80 118 9 110 12 75 140
H80 25 85 120 9 120 12 80 140
H85 18 50 – 87 118 9 110 12 85 130
H90 25 130 154 9 110 12 90 135
H100 18 60 – 107.5 135 11 130 12 100 155

Informations complémentaires

Poids 12 kg
Puissance

0.37 KW – 370W – 0.50CV

Diamètre arbre

20mm

Vitesse de sortie

028 tr/min, 031 tr/min, 035 tr/min, 047 tr/min, 056 tr/min, 070 tr/min, 080 tr/min, 093 tr/min, 112 tr/min, 140 tr/min, 187 tr/min, 233 tr/min, 280 tr/min, 350 tr/min

Tension alimentation

380V triphasé

Hauteur d'axe

65 mm, 75 mm, 80 mm, 85 mm, 90 mm, 100 mm

Marque

Transtecno
