Motoréducteur roue et vis Transtecno CM075 1.5kW 220V mono

552,31  TTC

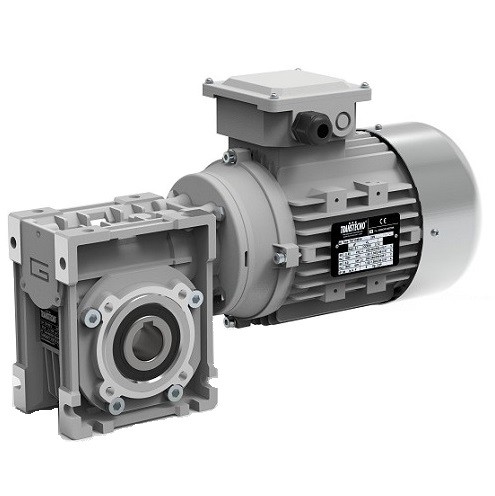

Motoréducteur roue et vis Transtecno CM075 1.5kW 220V monophasé



Motoréducteur roue et vis Transtecno réalisé par l’assemblage d’un réducteur CM75 et d’un moteur asynchrone 220V monophasé à 1 condensateur.



Diamètre de sortie arbre creux: 28mm



Vitesses de sortie au choix de 47 à 187 tr/min



Effacer

Description

Motoréducteur roue et vis Transtecno CM075 1.5kW 220V monophasé



Motoréducteur roue et vis Transtecno CM075 1.5kW 220V monophasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone monophasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F.  L’ensemble peut se monter dans toutes le positions aussi bien verticales que horizontales. Enfin, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction.



Données techniques:



Moteur 1.5kw 1400 tr/min 220V 50Hz monophasé



Réducteur Transtecno CM075

Diamètre de sortie arbre creux: 28 mm

Lubrification à vie: huile synthétique



Couples de sortie et facteur de sureté selon la vitesse de sortie et l’indice choisi:



Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sureté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.



 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

187 68 > 3 7.5
140 88 > 3 10
93 129 2.1 15
70 170 1.4 20
56 205 1.2 25
47 236 1.1 30



Rendement statique et dynamique selon la vitesse de sortie ou l’indice choisi:



 vitesse de sortie

tour / min

Rendement dynamique

Rd

Rendement statique

Rs

indice

i

187 89 73 7.5
140 87 69 10
93 84 62 15
70 83 59 20
56 80 55 25
47 77 48 30



La valeur du rendement détermine si le réducteur est réversible. Vous pouvez vous reporter à notre rubrique sur les réducteurs de vitesses pour en savoir plus.



Masse totale (hors emballage): 25 kg



Accessoires en option:

TCM075SZ: sortie arbre plein simple  (gauche ou droite)

TCM075DZ: sortie arbre plein gauche et droite

TCM075F: bride de sortie F

TCM075FB: bride de sortie FB

TCM075FL: bride de sortie FL

TCM075TA: bras de réaction



Le plan du réducteur est donné ci-dessous à titre indicatif :

CM075U-DIMENSIONS

Dimensions non contractuelles

Informations complémentaires

Poids 27 kg
puissance

1.50 KW – 2.00CV

sortie (diamètre arbre)

28mm

vitesse de sortie

047 tr/min, 056 tr/min, 070 tr/min, 093 tr/min, 140 tr/min, 187 tr/min

Tension alimentation

220V mono
