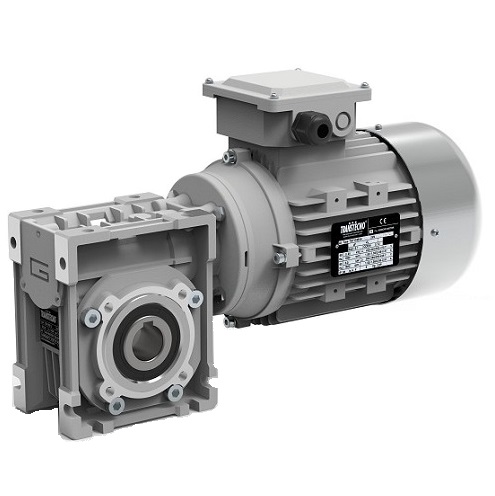

Motoréducteur roue et vis Transtecno CM075 0.55kW 380V triphasé
Motoréducteur roue et vis Transtecno CM075 0.55kW 380V triphasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone triphasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F. L’ensemble peut se monter dans toutes le positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de fréquence. Enfin, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction.
Motoréducteur roue et vis Transtecno CM075 0.55kW 380V – Données techniques:
Moteur 0.55kw 4 pôles 220/380V 50Hz triphasé
Réducteur Transtecno CM075
Diamètre de sortie arbre creux: 28 mm
Lubrification à vie: huile synthétique
Couples de sortie et facteur de sureté selon la vitesse de sortie et l’indice choisi:
Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sureté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.
| vitesse de sortie
tour / min |
couple de sortie
Nm |
facteur de sureté
sf |
indice
i |
| 187 | 24 | > 2 | 7.5 |
| 140 | 32 | >2 | 10 |
| 93 | 46 | > 2 | 15 |
| 70 | 61 | > 2 | 20 |
| 56 | 73 | > 2 | 25 |
| 47 | 84 | > 2 | 30 |
| 35 | 110 | > 2 | 40 |
| 28 | 129 | 1.8 | 50 |
| 23 | 149 | 2.0 | 60 |
| 18 | 180 | 1.1 | 80 |
Rendement statique et dynamique selon la vitesse de sortie ou l’indice choisi:
| vitesse de sortie
tour / min |
Rendement dynamique
Rd |
Rendement statique
Rs |
indice
i |
| 187 | 89 | 73 | 7.5 |
| 140 | 87 | 69 | 10 |
| 93 | 84 | 62 | 15 |
| 70 | 83 | 59 | 20 |
| 56 | 80 | 55 | 25 |
| 47 | 77 | 48 | 30 |
| 35 | 73 | 43 | 40 |
| 28 | 69 | 39 | 50 |
| 23 | 66 | 36 | 60 |
| 18 | 60 | 31 | 80 |
La valeur du rendement détermine si le réducteur est réversible. Vous pouvez vous reporter à notre rubrique sur les réducteurs de vitesses pour en savoir plus.
Masse totale (hors emballage): 18.4 kg
Accessoires en option:
TCM075SZ: sortie arbre plein simple (gauche ou droite)
TCM075DZ: sortie arbre plein gauche et droite
TCM075F: bride de sortie F
TCM075FB: bride de sortie FB
TCM075FL: bride de sortie FL
TCM075TA: bras de réaction

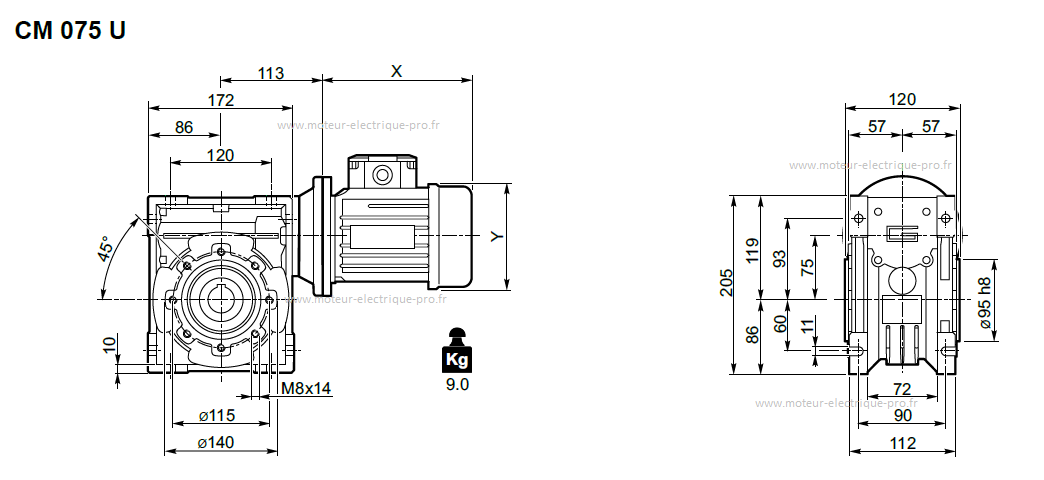

Le plan du réducteur est donné ci-dessous à titre indicatif :
Dimensions non contractuelles
