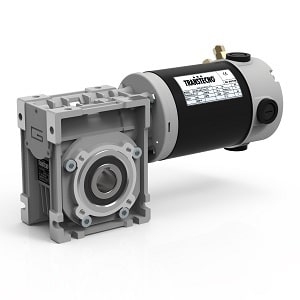

Motoréducteur roue et vis Transtecno CM063 800W 24V continu

640,14  HT / 768,17  TTC

Motoréducteur roue et vis Transtecno CM063 800W 24V continu

Motoréducteur roue et vis Transtecno réalisé par l’assemblage d’un réducteur CM063 et d’un moteur EC600-240 24VCC.Diamètre de sortie arbre creux: 25mm

Vitesses de sortie au choix de 35 à 187 tr/min – Couple de sortie de 33 à 132Nm

Description

Réducteur et moteur 24V – ECM600-63 roue et vis Transtecno 800W

Réducteur et moteur 24V  Transtecno 800W réalisé par l’assemblage d’un réducteur et d’un moteur continu. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. L’ensemble peut se monter dans toutes le positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de vitesse spécifique. Enfin, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction pour votre Réducteur et moteur 24V.

Réducteur et moteur 24V – ECM600-63 roue et vis Transtecno 800W – Données techniques:

Type ECM600-063

Réducteur

  • Transtecno CM063
  • Diamètre de sortie arbre creux: 25mm
  • Lubrification à vie: huile synthétique



Moteur

  • Moteur Transtecno EC600-240
  • Utilisation intermittente « S2 »: 800W 47.2 A (30 min max)
  • Utilisation continue « S1 »: 600W 35.5 A
  • Protection: IP40
  • Diamètre moteur: 110 mm



Couples de sortie et facteur de sûreté selon la vitesse de sortie et l’indice choisi:

Attention! pour sf < 1, il est impératif de limiter le couple moteur, en utilisant une carte de commande électronique PLN



 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

187 33 >3 15
140 43 2.4 20
112 53 1.8 25
93 60 2.1 30
70 77 1.4 40
56 93 1.1 50
47 107 0.9 60
35 132 0.7 80



Vous pouvez vous reporter à notre rubrique sur les réducteurs de vitesses pour en savoir plus.



Masse totale (hors emballage): 13.2 kg



Accessoires en option:

TCM063SZ: sortie arbre plein simple  (gauche ou droite)

TCM063DZ: sortie arbre plein gauche et droite

TCM063F: bride de sortie F



Le plan du motoréducteur CM 63 est donné ci-dessous à titre indicatif :

Réducteur et moteur 12V Transtecno ECM600-063

Dimensions non contractuelles

Informations complémentaires

Poids 142 kg
Puissance

0.60 KW – 600W – 0.80CV, 0.80 KW – 800W – 1.1CV

Diamètre arbre

25mm

Vitesse de sortie

035 tr/min, 047 tr/min, 056 tr/min, 070 tr/min, 093 tr/min, 112 tr/min, 140 tr/min, 187 tr/min

Tension alimentation

24V

Taille (réducteur)

CM063

Marque

Transtecno
