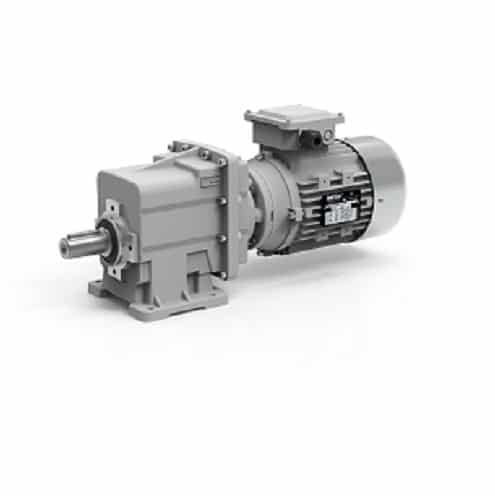

Motoréducteur coaxial Transtecno CMG022 0.75kW 380V triphasé

487,50  HT / 585  TTC

Motoréducteur coaxial Transtecno CMG022 0.75 kW 380V triphasé

Motoréducteur coaxial Transtecno réalisé par l’assemblage d’un réducteur CMG022 et d’un moteur asynchrone 220/380V triphasé. Diamètre de sortie arbre plein: 25mm. Vitesses de sortie au choix de 35 à 380 tr/min. Hauteurs d’axe au choix 65mm, 75mm, 80mm, 85mm, 90mm et 100mm.



Description

Motoréducteur coaxial CMG022 Transtecno 0.75kW 380V triphasé

Motoréducteur coaxial CMG022 Transtecno 0.75kW 380V triphasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone triphasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F. L’ensemble peut se monter dans toutes les positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de fréquence.

Motoréducteur coaxial CMG022 Transtecno 0.75kW – Données techniques:

Moteur 0.75kw 380V 50Hz triphasé

Réducteur Transtecno CMG022

Diamètre de sortie arbre plein: 25mm

Lubrification à vie: huile synthétique



Couples de sortie et facteur de sûreté selon la vitesse de sortie et l’indice choisi:



Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sûreté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.



 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

380 18 > 3 3.66
310 22 > 3 4.43
230 27 > 3 5.45
187 36 > 3 7.39
140 49 2.5 9.93
112 54 3.4 12.05
93 73 2.8 14.81
80 84 1.5 17.10
70 89 2.0 20.08
56 117 1.7 23.85
47 147 1.4 29.93
35 176 1.1 35.91



Masse totale (hors emballage): 15.3 kg



Le plan du réducteur est donné ci-dessous à titre indicatif :

CMG022 P Q R S U V X Z
H65 20 85 108 9 115 12 65 139
H75 18 80 118 9 110 12 75 140
H80 25 85 120 9 120 12 80 140
H85 18 50 – 87 118 9 110 12 85 130
H90 25 130 154 9 110 12 90 135
H100 18 60 – 107.5 135 11 130 12 100 135

Informations complémentaires

Poids 18 kg
Puissance

0.75 KW – 750W – 1.00CV

Diamètre arbre

25mm

Vitesse de sortie

035 tr/min, 047 tr/min, 056 tr/min, 070 tr/min, 080 tr/min, 093 tr/min, 112 tr/min, 140 tr/min, 187 tr/min, 233 tr/min, 310 tr/min, 380 tr/min

Tension alimentation

380V triphasé

Hauteur d'axe

65 mm, 75 mm, 80 mm, 85 mm, 90 mm, 100 mm

Marque

Transtecno
